1650 MM spoel die terugspoelmachinebeschrijving scheurt

KINGREAL SLITTER 1650MM Coil Slitting Rewinding Machine is ontworpen voor het snijden en terugspoelen van verschillende soorten materialen, zoals staal, aluminium, GI, koper en silicium. Deze spoelsnijlijn is een van de meest voorkomende ontwerpen van blindlijnen en zal voldoen aan de behoeften van de meeste fabrieken voor het snijden van rollen. De verwerkte spoeldiktes variëren van 0,3 mm tot 3 mm en breedtes tot 1650 mm.

Onderstaande producten vindt u ook op onze website:

1. Snijmachine met dubbele snijkop

2. 10-20 MM zware plaatstaal snijmachine

3. Spoel op lengte gesneden

4. Decoiler leveler knipproductielijn

5. Metaal geperforeerde machineproductielijn

Technische specificatie:

Werkproces:

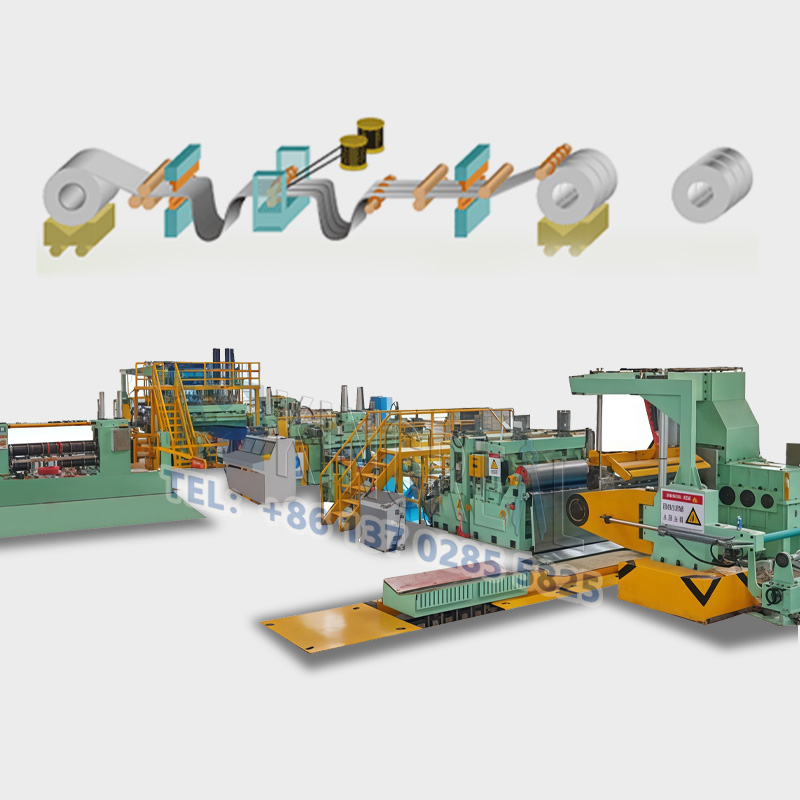

Rolwagenbelading -- Hydraulische verticale centrering van decoiler -- Hydraulische decoiler -- Knijp- en hefboom -- Platenkopschaar -- Lusbrug -- Snijmachine -- Spanstation -- Scheiden -- Opwikkelmachine

Meer gedetailleerde informatie over de snijmachine van de staalrol:

Laadspoel voor trolley

Structuur en gebruik: Wordt gebruikt om de afwikkelaar te voeden, de stalen spoel van de opslagtafel naar de haspel van de afwikkelaar te transporteren, de trolley wordt bestuurd door de hydraulische motor en het heffen wordt geregeld door de hydraulische cilinder.

Hefmechanisme: hydraulische cilinder en verschuifbare kolomstructuur met vier geleiders, hefvermogen geleverd door de cilinder, de cilinder om het heffen van de V-type draagtafel te bevorderen, om de functie van het op en neer gaan van de stalen spoel te bereiken.

Rijmechanisme: hydraulische motor en parallelle geleidingsrailstructuur, het rijvermogen wordt geleverd door de hydraulische motor, zodat de trolley horizontaal langs de axiale richting van de spil van de afwikkelaar beweegt. Elk uiteinde van de rail heeft een begrenzingsblok om te voorkomen dat de trolley ontspoort.

Vrijdragende decoiler

EEN. Functie:

Het dragen van stalen spoelen, het vergroten en verkleinen van de binnendiameter van de spoelen, het afrollen en ontladen of recyclen van spoelen.

Het ondersteunt de spoelplaat en zorgt voor spanning op de stalen strip en bestaat uit een frame, een spindel, een uitzet- en samentrekkingshaspel, een afwikkel- en drukapparaat, een hulpsteun, een remapparaat en een voedingsgedeelte.

B. Constructie

a) Hoofdframe: gemaakt van staal, A3-staalplaat, # 45 stalen smeedlagerzitting na het lassen, door de uitgloeiende kwalitatieve behandeling wordt niet vervormd;

b) Spindel: geboord uit 40Cr rondstaal met een diameter van 85 mm gaten, getemperd en vervolgens fijngedraaid tot een werkoppervlakdiameter van 190 mm, draagvermogen van 25 ton.

c) de haspel laten stijgen en krimpen: het gebruik van een push-pull-expansiehaspelvorm van het schuiftype; vier gebogen platen (nr. 45 staal), draadsnijdende schuifparen, uitzettingsdiameter: Ф470 mm-520 mm (plus rubberen hoes om Ф610 mm te bereiken); de effectieve werklengte van de haspel 1650 mm, de totale doorn zorgt ervoor dat de haspel op en neer gaat wanneer de concentriciteit.

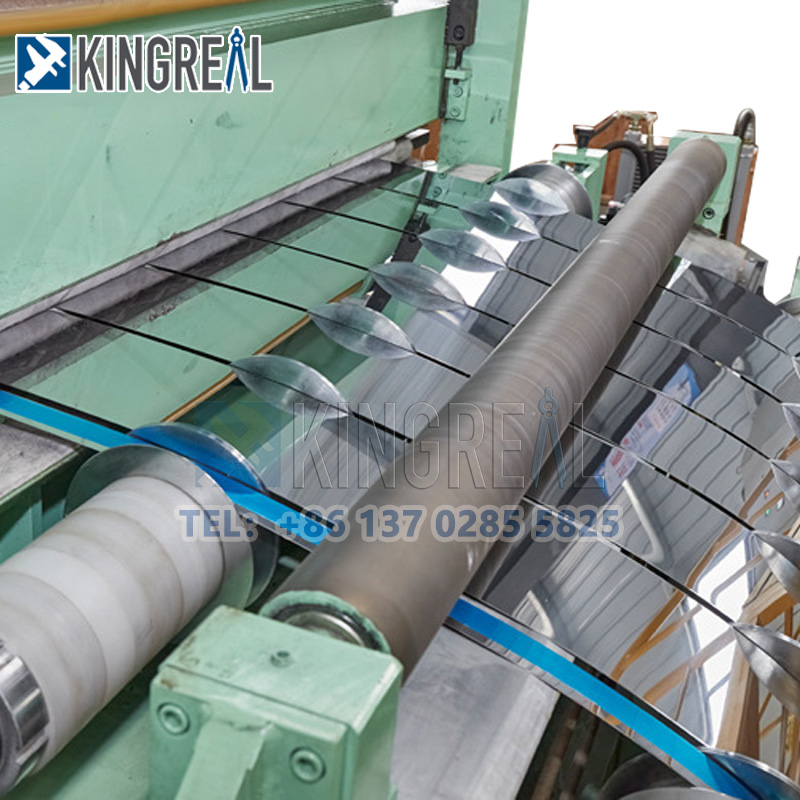

Hoge snelheid spoel snijmachine

Waarom voor ons kiezen?

◆ Uitgebreide productie-expertise

Met meer dan 20 jaar productie- en verkoopervaring is KINGREAL een ervaren fabrikant die gespecialiseerd is in snijmachines. Het bedrijf heeft zijn machines met succes geleverd aan landen over de hele wereld, waaronder Vietnam, Turkije, Rusland, India en de Verenigde Arabische Emiraten. door opdrachtgevers uitgebreid erkend.

◆ Deskundige teamkracht

KINGREAL beschikt over eigen technische, verkoop- en productieteams. Wij kunnen elke stap van het proces professioneel afhandelen, van verkoop en productie tot verzending.

◆ Hulp na aankoop aangeboden

KINGREAL biedt online en offline after-sales installatiediensten om de juiste installatie en werking van de machine te garanderen.

Online bronnen omvatten videotutorials en uitgebreide online technische begeleiding; Bij offline middelen stuurt KINGREAL technici naar de lokale fabriek van de klant om installatiebegeleiding ter plaatse te bieden.

KINGREAL heet alle klanten welkom om ons te bezoeken!
