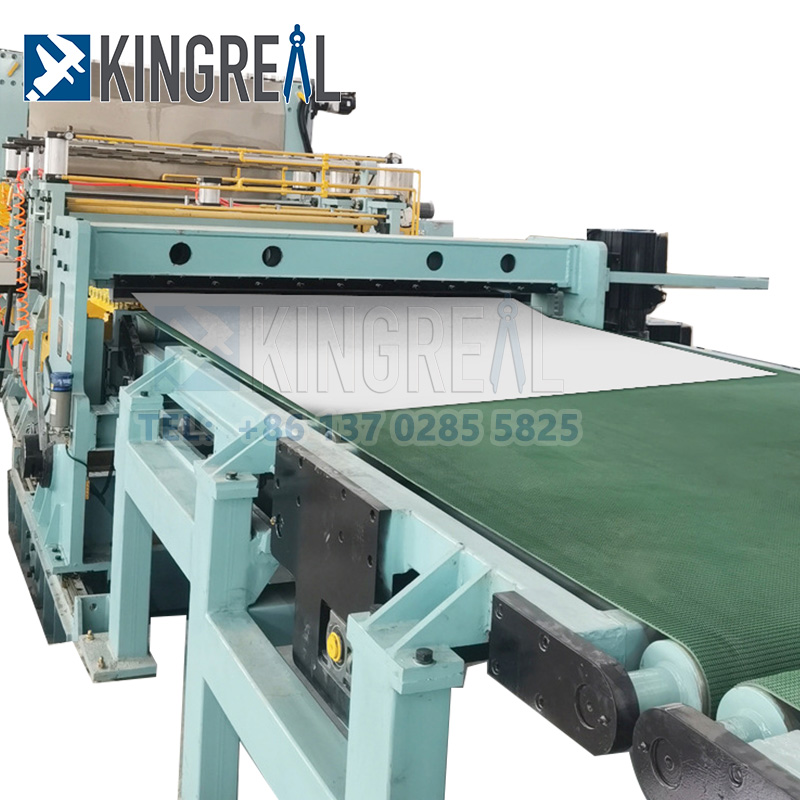

0,3-2 1600MM staal op lengte gesneden lijn kan worden geleverd door KINGREAL MACHINERY, die wordt gebruikt om de verschillende materiaalspoelen op een plaat met een specifieke breedte te snijden. KINGREAL kan professioneel programmaontwerp, de nieuwste offerte en professionele after-sales teamservice bieden. Welkom om ons te contacteren!
KINGREAL Staal CutAan Lengte lijn geschikt voor de verschillende materialen (zoals staal, metaal, roestvrij staal en aluminium).dikte 0,3-2 mm, en debreedte kan 1600 mm bereikenplaatplaat om het snijgedeelte voor de klant te verwerken’s specifieke behoefte.
De uitrustingsconfiguratie van de op maat gemaakte lijn is flexibel; KINGREAL kan productiemachines maken die specifiek zijn afgestemd op uw vereisten. Om aan specifieke behoeften te voldoen, heeft KINGREAL een aanraakscherm gemaakt waarmee gebruikers de lengte en het aantal te snijden rollen kunnen aanpassen. De automatische lijn met vaste lengte maakt gebruik van een servomotor om de lengte te meten, waardoor de juistheid van de geproduceerde goederen wordt gegarandeerd.
|
Nee |
Componentnaam |
Nummer |
|
1 |
Coillaadwagen |
1 eenheid |
|
2 |
Hydraulische decoiler |
1 eenheid |
|
3 |
Lus |
2 eenheden |
|
4 |
Zijgeleidingsapparaat |
1 eenheid |
|
5 |
Stijltangmachine |
2 Eenheid |
|
6 |
Hoge precisie-schaarmachine |
1 eenheid |
|
7 |
VervoerTbekwaam |
1 eenheid |
|
8 |
PneumatischStack |
1 eenheid |
|
9 |
Hydraulisch controlesysteem |
1 Instellen |
(De onderdelenlijst is alleen ter referentie en moet worden aangepast aan de behoeften van de klant.)
|
Machinenaam |
Steelcutnaar lengline |
|
Spoelmateriaal |
Stalen plaat（andere kunnen levering zijn |
|
Maximale spoeldikte |
3mm |
|
Maximaal spoelgewicht |
1600 mm |
|
Maximale spoelhoogte |
20 ton |
|
Spoel-ID |
508 mm, 610 mm, 760 mm |
|
Spoel O.D |
≤2000 mm |
|
Maximale snijlengte |
24m |
|
Snijsnelheid |
60m/min |
|
Snijtolerantie |
±0,01 mm |
|
Elektrisch besturingssysteem |
Automatische PLC-besturing |
Laadwagen voor rollen - Hydraulische decoiler - Montage van invoergeleiderplaat - Knijpmachine - Lus - Scheren met hoge snelheid - Stapel
|
Componentnaam |
Beschrijving |
Specificatie |
|
Hydraulische decoiler |
Het laadgedeelte wordt gebruikt om het plaatmetaal in de knipmachine te voeren om te worden geschoren. Het maakt meestal gebruik van een hydraulisch laadmechanisme, dat automatisch laden kan realiseren, en de laadsnelheid en positie kan regelen via sensoren om ervoor te zorgen dat de metalen platen nauwkeurig het knipgebied binnenkomen. |
1. vermogen: 7,5 kW
2. Snelheidsreductiemiddel: X95 tweetraps cycloïde pinwielreductiemiddel |
|
Vliegenschaarmachine |
Snijgereedschap is het belangrijkste onderdeel van de snijlijnmachine voor zwaar metaal en bestaat meestal uit een bovenmes en een ondermes. De messen zijn gemaakt van hoogwaardig gelegeerd staal met een hoge hardheid en slijtvastheid.
De opening tussen het bovenste mes en het onderste mes kan worden aangepast aan de dikte van de metalen plaat om het schuifeffect en de kwaliteit van de snede te garanderen. |
Kan verwijzen naar de bovenstaande tabel
12x2500 hydraulisch scharen 22KW |
|
Hydraulisch systeem |
De machine voor het knippen van zware metalen is uitgerust met een geavanceerd elektrisch besturingssysteem, inclusief PLC-controller, touchscreen-operatorinterface en sensoren.
Via het besturingssysteem kan automatische bediening en bewaking van de machine worden gerealiseerd en kunnen de knipparameters worden aangepast om de stabiliteit en veiligheid van het knipproces te garanderen. |
1. Stroom: L=40L/min 2. Druk: P=12Mpa 3. Vermogen: 7,5 kW
|
KINGREAL STEEL SLITTER heeft een eigen productiefabriek, die een framegieterij, een CNC-besturingswerkplaats, een onderdelenbewerkingswerkplaats en een assemblagewerkplaats omvat. Om de productiekwaliteit van de machines te garanderen, wordt de hele lijn in de fabriek getest en aangepast. KINGREAL heet alle klanten welkom om onze fabriek te bezoeken.
KINGREAL Steel Slitter heeft met succes verschillende soorten getransporteerdspoel snijmachineen CTL-lijnapparatuur naar landen als Saoedi-Arabië, Rusland, India en Turkije.U kunt meer over het project te weten komen door hier te klikken.
