KINGREAL is een van de professionele Chinese fabrikanten van volledig automatische op maat gesneden lijnen op het gebied van CTL-lijnen, die een volledig automatische op lengte gesneden lijn kunnen leveren. KINGREAL heeft meer dan 20 jaar productie- en verkoopervaring. Het voldoet aan de behoeften van klanten in de machineproductie en de prijs zal proberen het meest geschikte bereik te bereiken. We kijken ernaar uit om langetermijnpartners te worden met klanten van over de hele wereld.
Video over volledig automatisch op lengte gesneden lijn

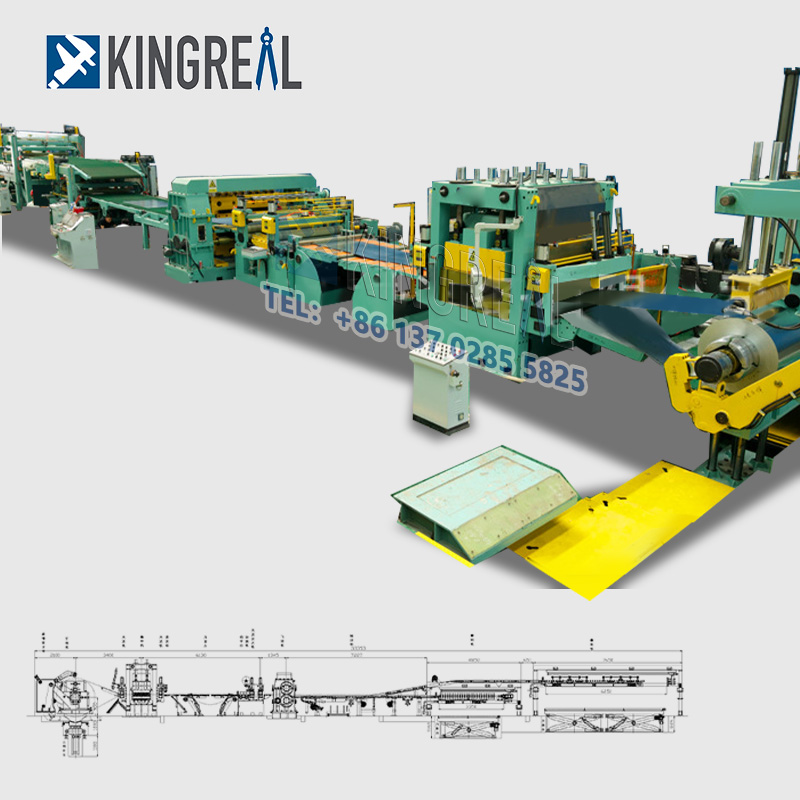

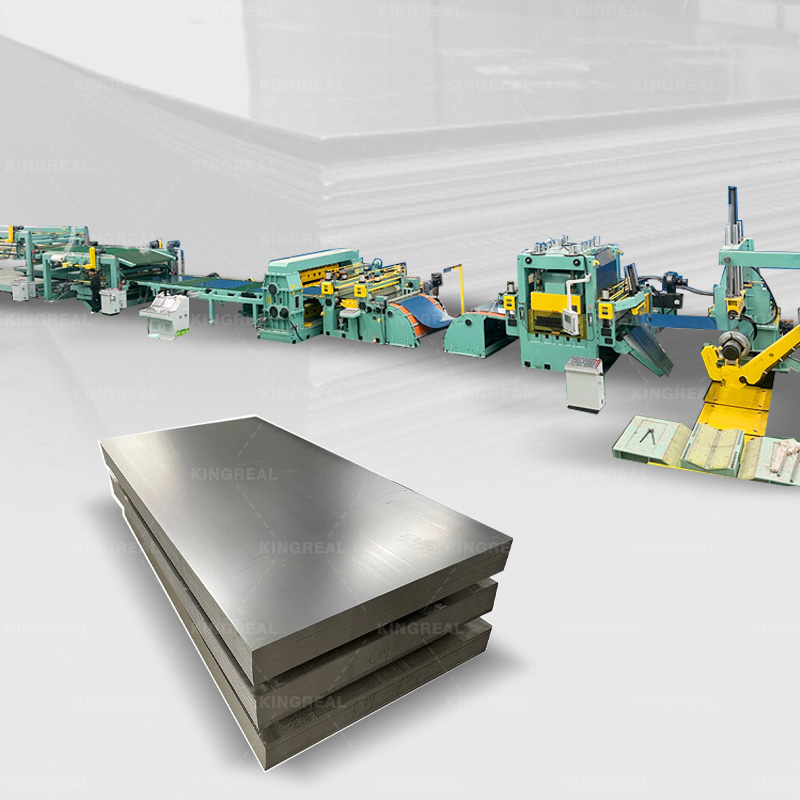

Wat is een volledig automatisch op lengte gesneden lijn?
KINGREAL volledig automatisch op lengte gesneden lijn is ontworpen voor het snijden van de verschillende materiaalspoelen in de vereiste plaat en het stapelen van het profiel, dat voornamelijk bestaat uit een decoiler, klemnivelleerder, snijder, stapelaar, enz., en is uitgerust met hulpapparaten zoals een feeder, zijgeleidingsapparaat, overgangsapparaat, transportband, enz.
De door KINGREAL ontworpen volautomatische op maat gesneden lijn hoeft tussen de bewerkingen alleen de vereiste productiesnelheid en gespecificeerde breedte in te voeren op het PLC-aanraakscherm, waarna de automatische productie kan starten.
Workflow van volledig automatisch op maat gesneden lijn
Decoiler met trollywagen --- Hydraulische decoiler ---Straigntener --- Loopbrug --- Codeer- en meetapparaat (met knijpende staartplaat) --- Snijmachine --- Transportband --- Hydraulisch hefplatform --- Stapelaar met ventilatorapparaat --- Wagen leegmaken

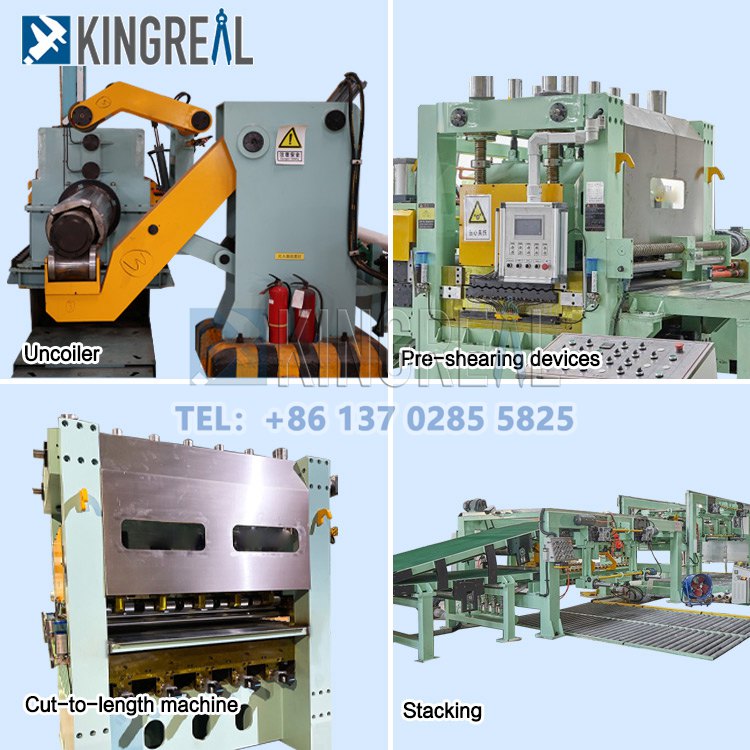

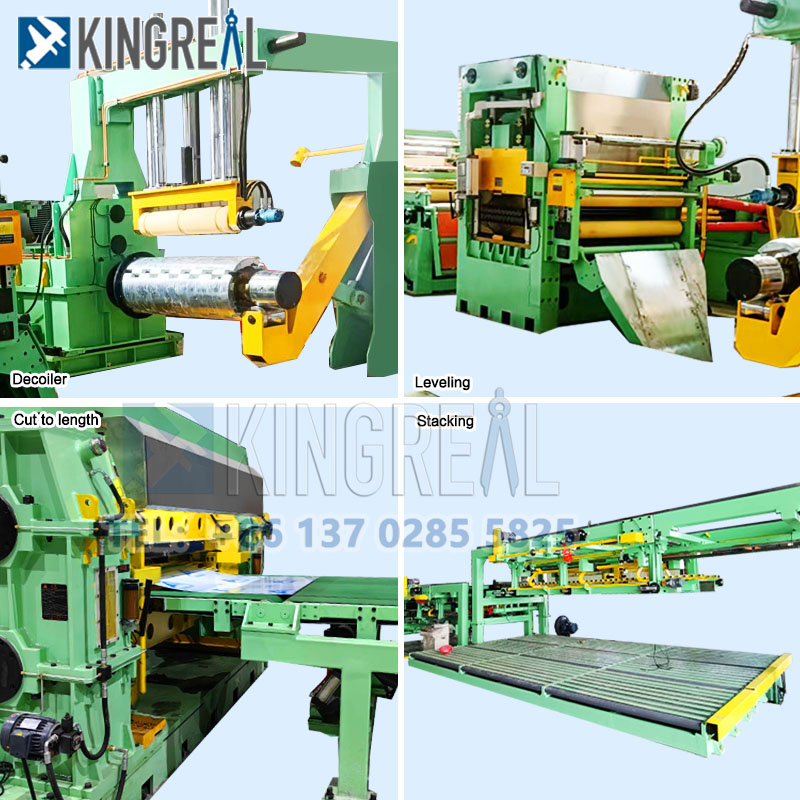

Hoofdcomponenten Detail van volledig automatisch op lengte gesneden lijn
KINGREAL ontwerpt de hydraulische vrijdragende decolier om spoelen te ondersteunen en afrollen uit te voeren, met een capaciteit van maximaal 15 ton.
Er worden hydraulische cilinders gebruikt om de afwikkelaar intrekbaar te maken en geschikt te maken voor de binnendiameter van de spoel. Hij is voorzien van een cantileverarm.
De koppelmotor van 10,0 N.m drijft de werking van de spoel in voorwaartse en achterwaartse richting aan, en kan ook afwikkelen onder spanning.
Op lengte gesneden lus gebruikt 2 paar ogen om de snelheidsbuffer tussen de afwikkelaar en de snijmachine te regelen. T-ogen worden bestuurd door PLC.
Functie: Het wordt gebruikt om de verschillende snelheden te elimineren en het verkeerde gevolgde blad terug in de goede richting te brengen.
In eerste instantie worden de pallets en overgangsplaten door cilinders opgevijzeld om de kop te laten passeren. Tijdens het werken gaan de overgangsplaat en pallets naar beneden en worden de platen in de put opgeslagen.

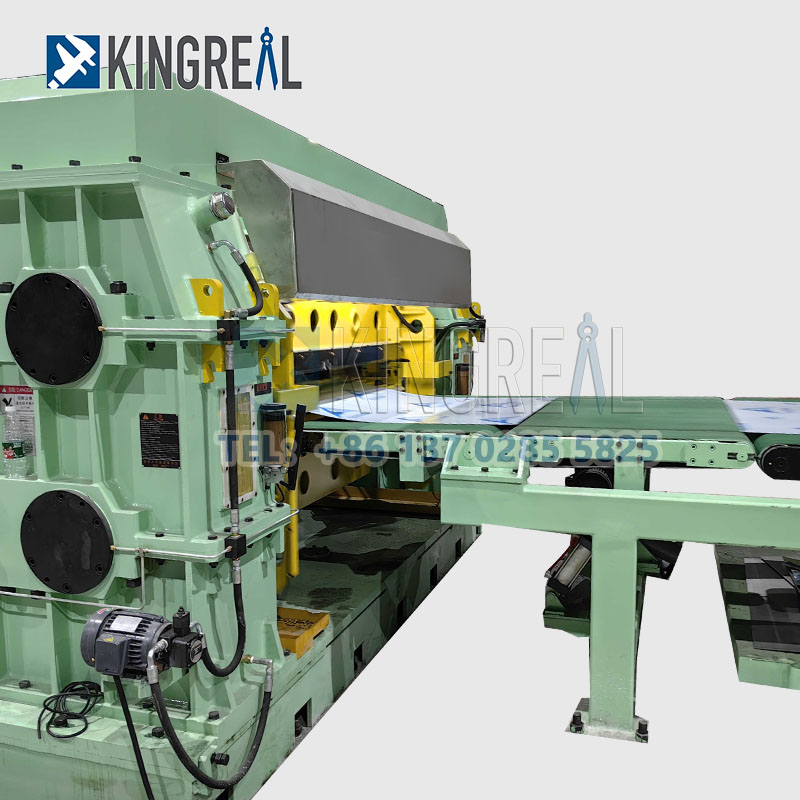

Volledig automatisch op lengte gesneden lijnschaarmodus: hydraulische op- en neerschaar, met automatische afschuiving van het directe signaal van de feeder
Het gebruik van snijmaterialen voor het aanpassen van de opening, warmtebehandeling kan veilig een stalen plaat van 2 mm afschuiven
Pneumatisch stapelen van platen, PLC-gestuurd heffen. Drie 0,75 kW-motoren slepen om de breedte en lengte aan te passen.
Het is uitgerust met een bijpassende trompet met windapparaat. Met hogedrukventilator om wrijving van metalen platen te voorkomen.
Zorg ervoor dat elk hydraulisch onderdeel wordt gebruikt. De werkdruk van het hydraulische systeem bedraagt 6,3-16 MPa.
Voordeel van volledig automatisch op lengte gesneden lijn
Kenmerken van op lengte gesneden schaarmachine
- Volautomatische productie
- Hoge mate van automatisering;
-Eenvoudige en betrouwbare werking;
-Hoge nauwkeurigheid van vaste lengte;
-Hoge vlakheid van plaatmateriaal
-Nette stapeling.
Referentiedatum van op lengte gesneden machine
|
Machinetype |
Op lengte gesneden machine |
|
Productietype |
Volautomatisch |
|
Materiaal |
Roestvrij staal, koperstrip, siliciumstaal, koudgewalst en warmgewalst staal, enz. |
|
Maximale spoeldikte |
25 mm |
|
Maximaal spoelgewicht |
3600 mm |
|
Maximale spoelhoogte |
30 ton |
|
Maximale snijlengte |
24m |
|
Snijsnelheid |
60m/min |
|
Snijtolerantie |
±0,01 mm |
