Plaatwerk op lengte gesneden lijnvideoweergave:

Plaatwerk op lengte gesneden lijn Bedrijfsoverzicht:

KINGREAL STEEL SLITTER houdt zich bezig met de productie van spoelverwerkingsapparatuur en biedt klanten een scala aan diensten op het gebied van ontwerp, productie en verkoop. De meest onderscheidende producten zijn de spoelsnijmachine en de op lengte gesneden lijn. Deze machines worden veel gebruikt voor het snijden, knippen of ponsen van metalen platen in verschillende maten en vormen. Op lengte gesneden plaatwerk is een van de KINGREAL STEEL SLITTER-functies voor spoelverwerkingsapparatuur, die wordt gebruikt om de spoel tot een gespecificeerde breedteplaat te verwerken.

Plaatwerk op lengte gesneden Machinebeschrijving:

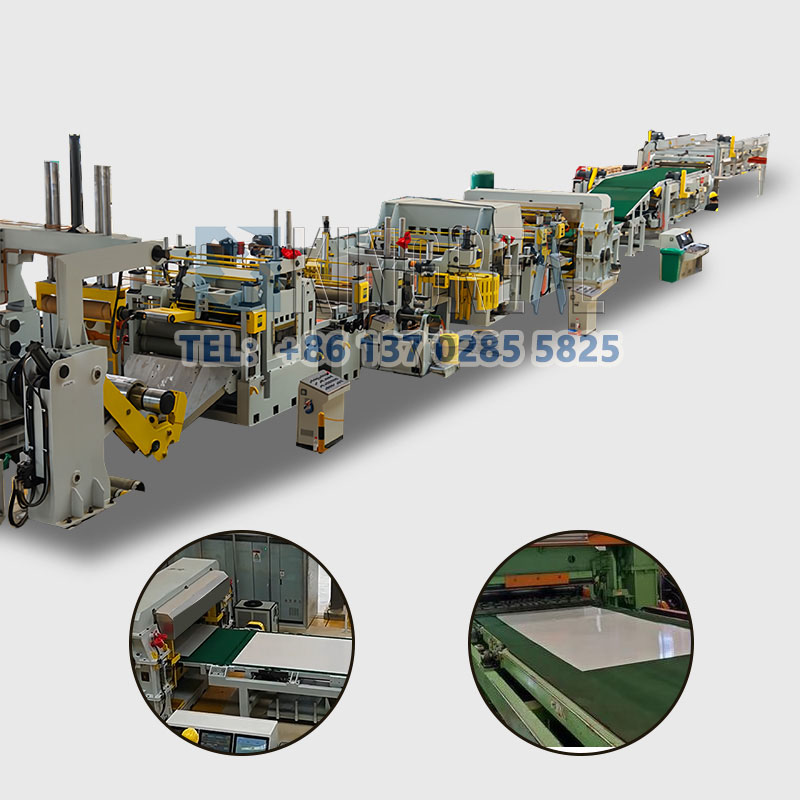

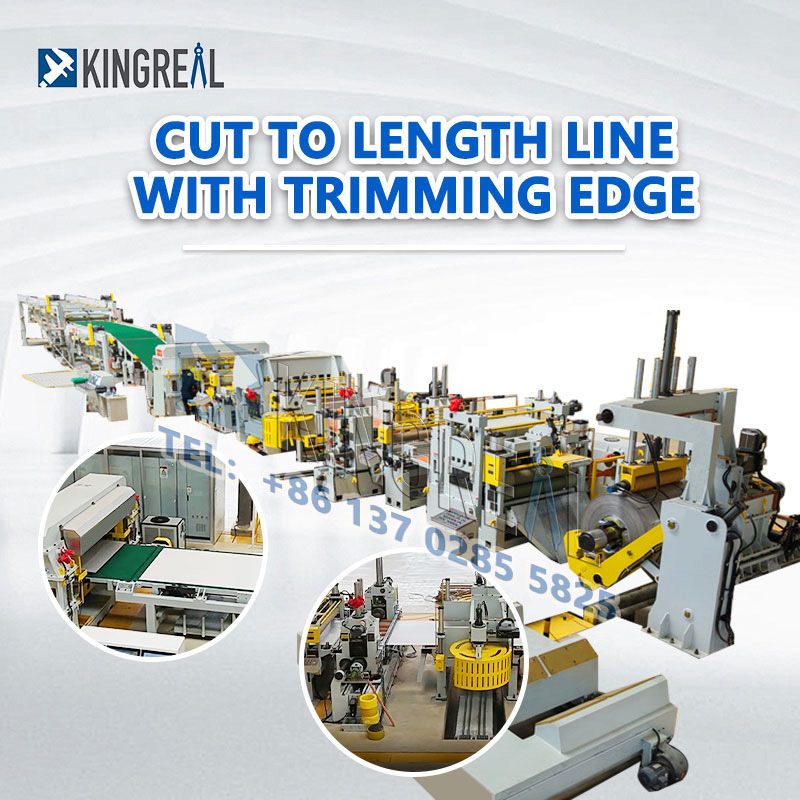

KINGREAL STEEL SLITTER plaatwerk op lengte gesneden machine wordt gebruikt voor het afrollen, nivelleren, aanvoeren, op lengte knippen, trimmen en stapelen van metalen spoelen. Toepasbare materialen omvatten aluminium spoel, roestvrij staal, koudgewalst staal, warmgewalst staal, PPGI, koperstrip en andere materialen, wat ervoor zorgt dat de diagonale nauwkeurigheid van de op lengte gesneden plaatwerkmachine ≤0,50 mm is, en de maximale snelheid kan zijn alshoog als 80M/Min.

Verschillende diktes van de spoelen, materialen en afschuifbreedtes hebben een directe invloed op het ontwerp van de op lengte gesneden metalen plaat. De gebruikelijke dikte van de spoelen is 0,3-3 mm en de gebruikelijke afschuiflengte is 1200-1600 mm, wat een van de productievereisten van de meeste klanten is. Tegelijkertijd kan KINGREAL STEEL SLITTER het ontwerp ook aanpassen aan de gespecificeerde productiebehoeften van de klant, ofwel kiezen voor dezware maat op lengte gesneden lijnof decompacte spoel op lengte gesneden lijn.

Met meer dan 20 jaar ervaring in productie en verkoop heeft KINGREAL STEEL SLITTER met succes zijn op maat gesneden lijn verkocht aan landen zoalsSaoedi-Arabië, India en Rusland, en is in staat optimale oplossingen en after-sales service te bieden.

Welkom om ons te contacteren.

Coil Processing-productcatalogus:

(U kunt hier klikken om te downloaden)

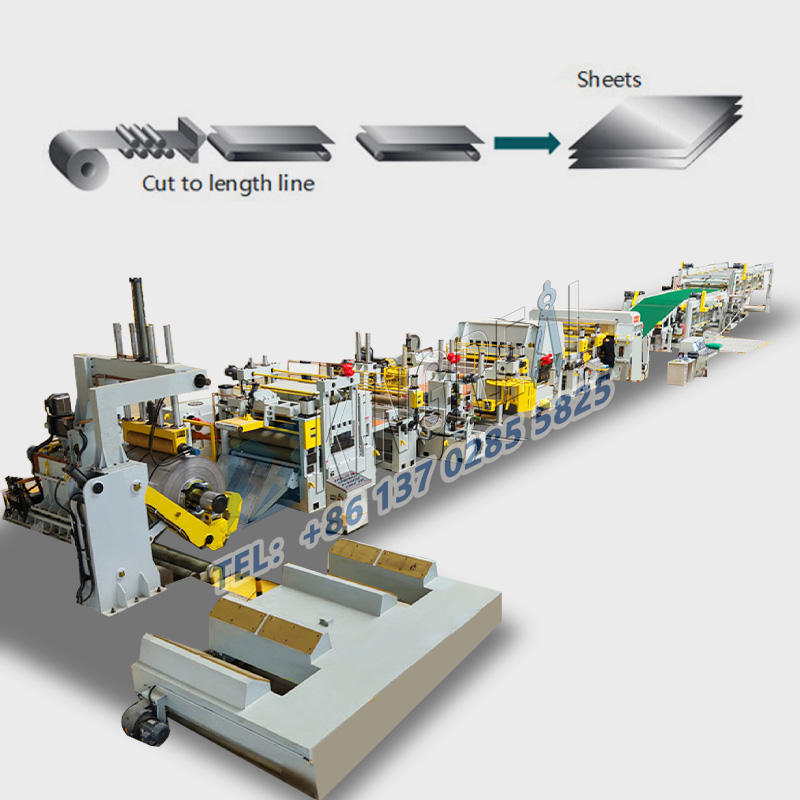

Werkproces van plaatwerk op lengte gesneden lijn:

Coilwagen → Decoiler → Knijptoevoerroltoevoer → Hoge precisie-nivelleringsinrichting → Snijden met vaste lengte → Lostafel / Automatische stapeltafel

Technische specificatie voor op lengte gesneden plaatmetaal:

①　Speelspecificatie:

②　Plaatwerk op lengte gesneden lijnspecificatie

③　Componentenlijst voor op lengte gesneden plaatmetaal

- Roltrolleywagen

- Hydraulische decoiler

- Toegangsgids

- Vier/zes hoognivelleringsmachine

- Ringbrug

- Zijgeleiderpoelie

- CNC-servovoedingsrichtmachine

- Meetsysteem

- Scheermachine

- Transporttafel

- Pneumatisch losapparaat

- Hydraulische heftafel

- Auto ontstapelen

- Hydraulisch systeem

- Pneumatisch systeem

- Elektrisch systeem PLC-besturing

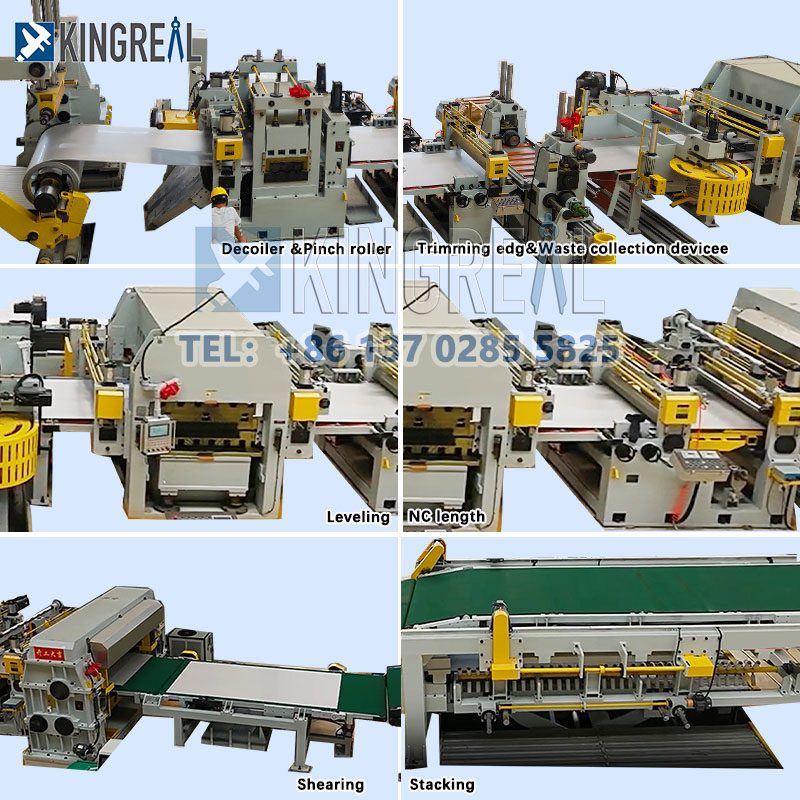

Hoofdcomponenten Detail van op lengte gesneden plaatmetaal:

Nivellering voor op lengte gesneden plaatwerk Lijn:

Functie: Het wordt gebruikt voor het egaliseren van materiaal en het aanvoeren in vaste lengte.

Hoofdstructuur: nivelleringsrol, elektrisch onderdeel, tegendrukrolsamenstel, steunstoel voor aan- en afvoer.

Nivelleringsrol: Gcr15 warmtebehandelingsstaal wordt geblust en getemperd en vervolgens verwerkt met een hoogfrequente behandeling. Na twee keer galvaniseren en rondslijpen is het oppervlak glanzend en vertoont het geen sporen, en bereikt de hardheid HRC62 graden of meer. De diameter van de nivelleerschacht is ø100mm. Pas het wormwiel handmatig aan om de nivelleringsrol op te tillen.

Op lengte gesneden machine

Functie: Het wordt gebruikt voor het snijden van materialen met een vaste lengte.

Hoofdstructuur: hoofdframe, blad, pneumatische koppeling, elektrisch onderdeel, enz.

Hoofdframe: Het hele frame is gelast met hoogwaardig koolstofconstructiestaal en is na het lassen uitgegloeid.

Lemmet: het mes is gemaakt van Cr12-materiaal, de hardheid van de warmtebehandeling bereikt HRC62 graden en de vierzijdige snijkant kan worden vervangen.

Pneumatische koppelingsstructuur: verandering van de traditionele mechanische remmethode, laag geluidsniveau, lange levensduur en nauwkeurig.

Stapelmachine voor op lengte gesneden plaatwerk

Functie: Gebruikt voor materiaaltransport.

Hoofdstructuur: frame, hydraulisch systeem, afvoerrolplatform, enz.

Frame: het is gelast met koolstofstaal, dat stabiel en stevig is. Schaarvormig ontwerp, de cilinder wordt uitgerekt en opgetild.

Opheffend platform voor lossen: de oliemotor drijft het transmissietandwiel aan om de trommel te laten draaien om de materiaalafvoer over te brengen.

Diverse op lengte gesneden plaatwerkmachineoplossingen

Snelheid van op lengte gesneden plaatmetaal: Op basis van de eisen van de klant biedt KINGREAL STEEL SLITTER productieoplossingen voor op lengte gesneden plaatwerk die passen bij de verschillende snelheidsniveaus van op lengte gesneden plaatwerk. KINGREAL STEEL SLITTER biedt bijvoorbeeld verschillende ontwerpen van spoelsnijmachines, stapel- en knipsystemen. KINGREAL STAAL SLITTER gebruikelijk plaatwerk op lengte gesneden, productiesnelheden zijn 80 m/min en 50 m/min.

Knipmethode van op lengte gesneden plaatmetaal: KINGREAL STEEL SLITTER kan verschillende knipsystemen ontwerpen voor op lengte gesneden plaatwerk, inclusiefVliegschaar op lengte gesneden lijn, roterend knippenop lengte gesneden lijn, zwaaiend scherenop lengte gesneden lijn, Envaste schaarop lengte gesneden lijn.

Materiaaldikte voor op lengte gesneden plaatwerk: KINGREAL STEEL SLITTER kan op lengte gesneden plaatwerk aanpassen op basis van de productiebehoeften van de klant. KINGREAL STALEN SLITTERlichte maat op lengte gesneden lijnenkan spoelen van 0,2-3 mm verwerken, KINGREAL STEEL SLITTERmiddellange op lengte gesneden lijnenvan 0,3-6 mm, en KINGREAL STAAL SLITTERzware maat op lengte gesneden lijnenvan 6-25 mm.

Prijs van op lengte gesneden plaatmetaal: KINGREAL STEEL SLITTER kan componenten ontwerpen voor verschillende op lengte gesneden plaatwerklijnparameters en prestaties, afhankelijk van de prijs. Er kunnen bijvoorbeeld lus- of putschaareenheden worden toegevoegd aan de KINGREAL STEEL SLITTER-plaatwerkmachine die op lengte is gesneden; de op maat gesneden plaatlijn kan worden voorzien van twee levellers, twee stapeltafels etc.; en compacte en economische op maat gesneden machineoplossingen voor plaatwerk kunnen ook voor klanten worden aangepast.

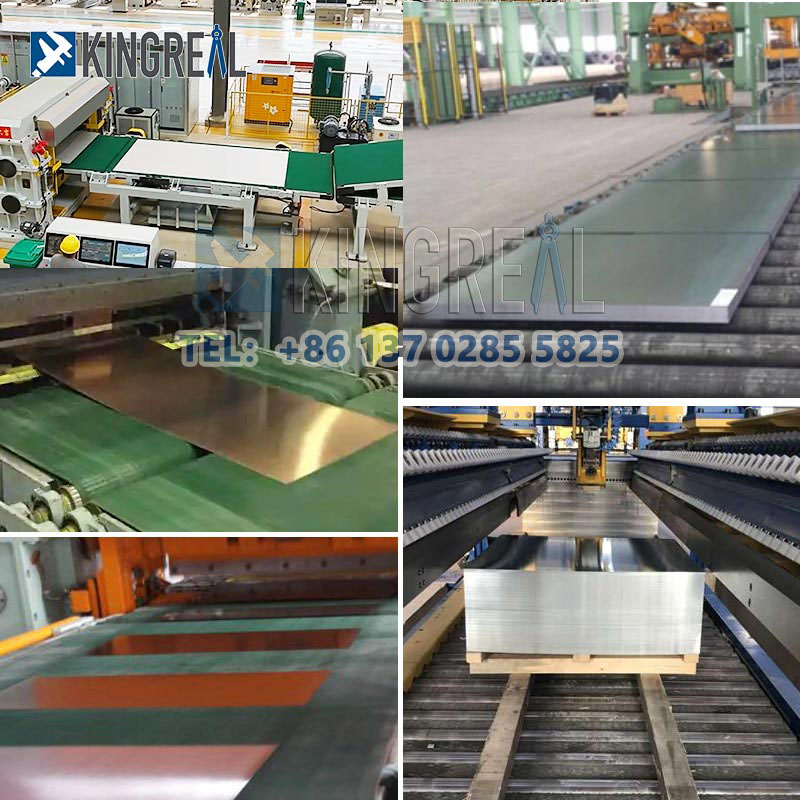

Eindproductweergave:

Op maat gesneden Machinekwaliteitscontrole:

KINGREAL STEEL SLITTER heeft een strikt kwaliteitscontroleproces opgezet om ervoor te zorgen dat elke productiestap aan de normen en eisen voldoet. Dit omvat de inkoop van grondstoffen, het productieproces, de assemblage, het testen, enz. Om ervoor te zorgen dat elk onderdeel van de op lengte gesneden plaatmachine voldoet aan de kwaliteitsnormen.

KINGREAL STEEL SLITTER plaatwerk op lengte gesneden is ook geslaagd voor de internationale CE-certificaatcertificering.

Gerelateerd artikel over op lengte gesneden plaatmetaal

1, Wat is een roestvrijstalen op lengte gesneden machine?

Roestvrijstalen op maat gesneden machine is een onmisbaar productieapparaat in de metaalverwerkende industrie. Het wordt voornamelijk gebruikt om metalen rollen horizontaal af te snijden en op de gewenste breedte of lengte te snijden.

2,Wat is een roterende knipmachine op lengte gesneden?

De roterende op lengte gesneden machine wordt voornamelijk gebruikt voor het nauwkeurig nivelleren en nauwkeurig snijden van metalen spoelen zoals koper, roestvrij staal, aluminium en ijzer. Het unieke voordeel van deze roterende op lengte gesneden lijn is dat deze kan snijden zonder de machine te stoppen, waardoor de kleine inkepingen worden vermeden die worden veroorzaakt door het stoppen van de roterende op lengte gesneden machine voor het snijden.

3,Hoe werkt het vliegen op lengte gesneden lijn?

De op lengte gesneden vliegschaar is een KINGREAL STEEL SLITTER-machine. In termen van hoge precisie en hoge snelheid op lengte gesneden lijntechnologie is KINGREAL STEEL SLITTER niet alleen bedreven in dunne platen, roterende scharen, vliegende schaarvliegschaar op lengte gesneden machines, maar ook in zware en middelzware op lengte gesneden lijnen.
