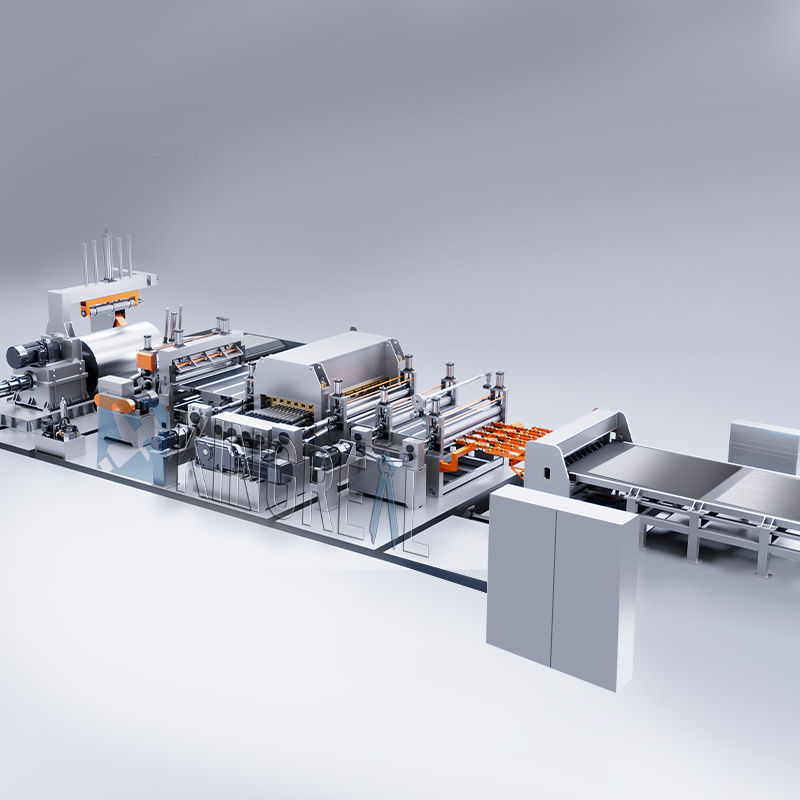

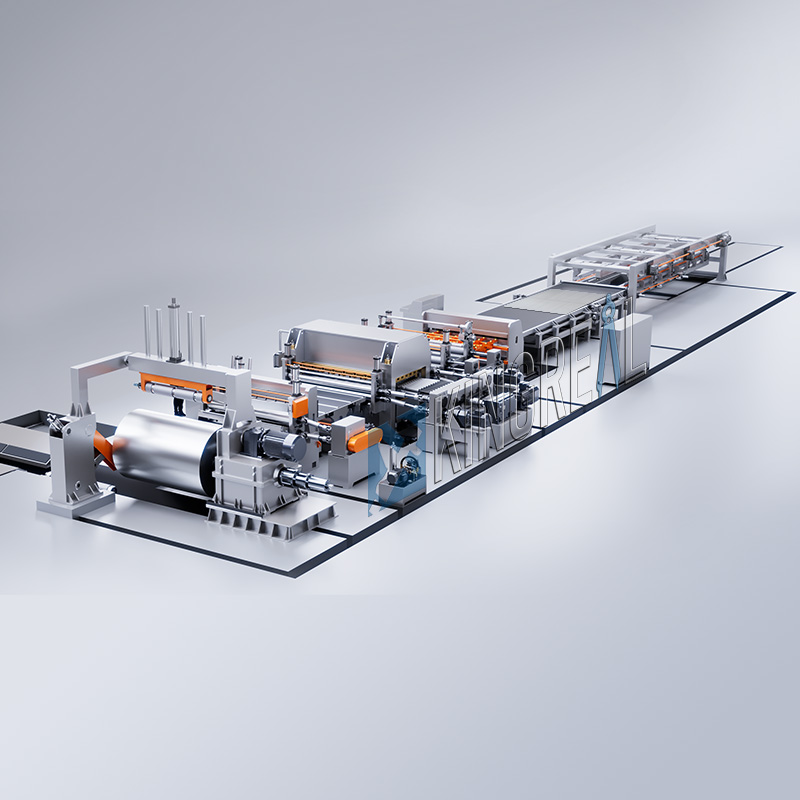

KINGREAL STEEL SLITTER is al lang gespecialiseerd in de R&D en productie van op maat gesneden lijnen. Door gebruik te maken van volwassen technologie hebben we de parameters en prestaties van standaard op lengte gesneden lijnen uitgebreid geüpgraded en een gespecialiseerde hogesnelheidslijn ontwikkeld. Dit op maat gemaakte systeem bereikt een maximale productiesnelheid van 80 m/min, waardoor de capaciteitsknelpunten die bij traditionele lijnen optreden, worden weggenomen.
Tijdens de R&D- en ontwerpfase concentreerde de optimalisatie zich op twee kernmodules: het knipsysteem en de stapeleenheid. Verfijningen aan deze structuren zorgen ervoor dat de lijn zeer geschikt is voor de verwerking van platgewalste metalen spoelen. Door gebruik te maken van een efficiënte operationele logica integreert het systeem naadloos het afrollen, knippen en stapelen van spoelen. Deze aanpak maximaliseert de verwerkingsefficiëntie, zorgt voor hoge precisie door middel van een geavanceerd structureel ontwerp en verbetert de operationele veiligheid, waardoor de gestandaardiseerde, grootschalige transformatie van metalen spoelen in zeer nauwkeurige vlakke platen mogelijk wordt.
▲ Kernoptimalisatieontwerpen voor hoge snelheid op lengte gesneden lijn
|

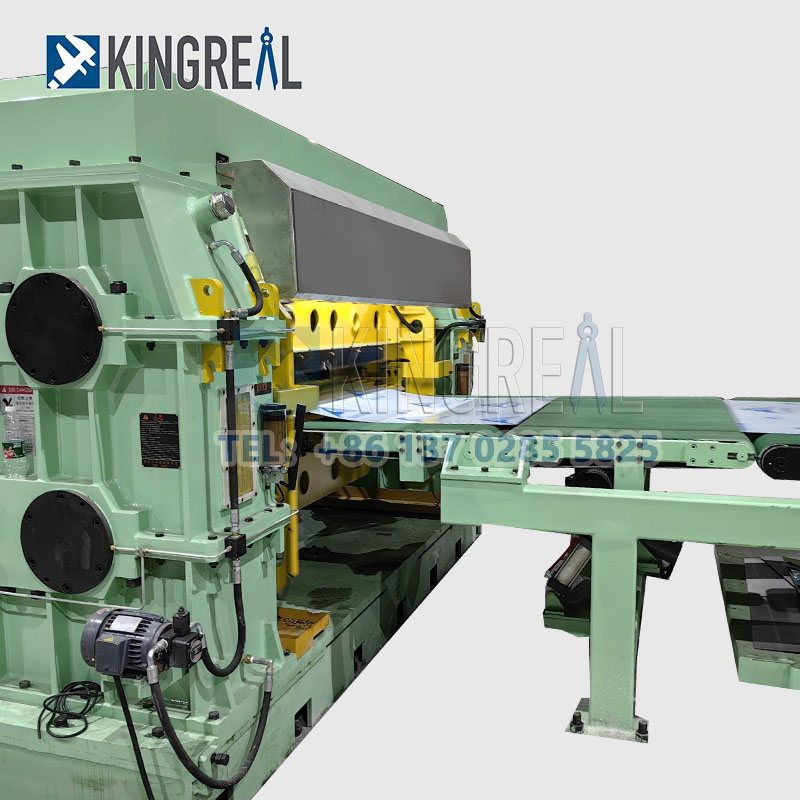

●Snijden op hoge snelheid Op volle snelheid zorgt de KINGREAL STEEL SLITTER hoge snelheid op lengte gesneden lijn voor een ononderbroken aanvoer van metaalstrips, waardoor de verliezen die gepaard gaan met start-stop-operaties worden geëlimineerd en wordt voldaan aan de eisen van continue productie. Om de productienorm van 80 m/min te bereiken, is de apparatuur voorzien van een roterende schaar of een dynamische vliegende schaarstructuur. Geoptimaliseerde gereedschapsaandrijfmodules en lineaire geleiderails zorgen ervoor dat de snijconstructie dynamische acceleratie en nauwkeurige uitlijning kan uitvoeren. Vóór de snede wordt de lineaire snelheid van het vliegende schaarblad in realtime gesynchroniseerd met de aanvoersnelheid van de metalen strip; deze perfecte synchronisatie elimineert problemen zoals bramen en maatafwijkingen veroorzaakt door snelheidsverschillen, waardoor zowel hoge snelheid als hoge precisie in het snijproces worden gegarandeerd. |
|
|

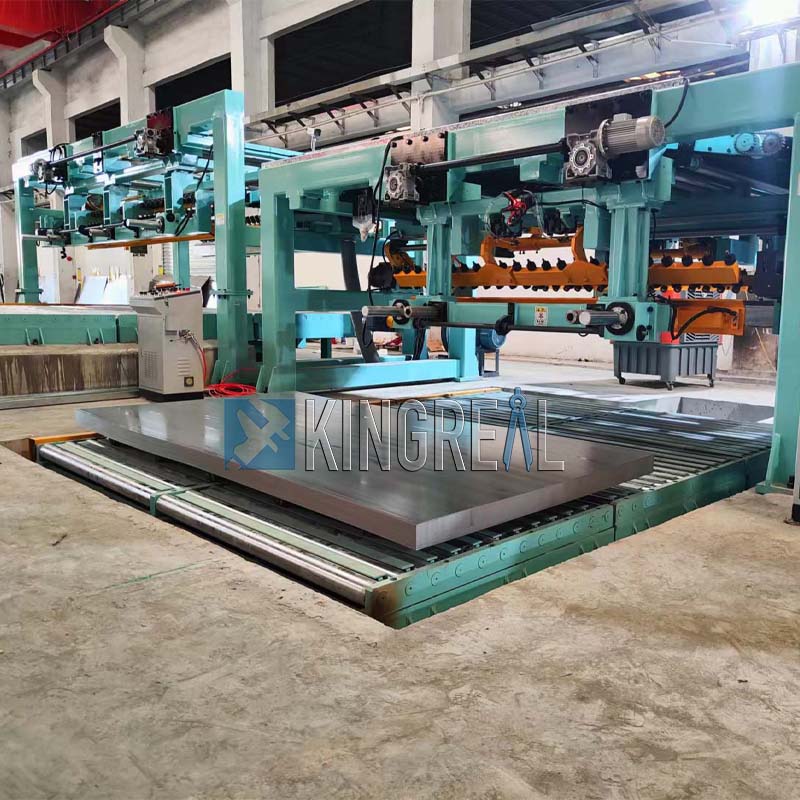

●Stapelen op hoge snelheid Om potentiële knelpunten in het stroomafwaartse materiaalinzamelingsproces aan te pakken en de hoogfrequente uitvoer van de lijn te accommoderen, heeft KINGREAL STEEL SLITTER het systeem uitgerust met een dubbele stapelaar als een belangrijk stroomafwaarts onderdeel. De hele structuur ontvangt plaatmetaal dat wordt afgevoerd van de hogesnelheidslijn voor op maat snijden en voert, met behulp van het geautomatiseerde besturingsprogramma van de lijn, een volledig automatische, ordelijke stapeloperatie uit. Het stapelproces maakt gebruik van een gecoördineerd mechanisme dat pneumatische en hydraulische aandrijvingen combineert om de aandrijfkracht te vergroten en de vlakheid van de stapel te garanderen. Bovendien is het systeem uitgerust met een speciale ondersteuning voor het ontvangen van vellen; tijdens de afdaling biedt een ontvangende manipulator uniforme, gedempte ondersteuning om de impactkrachten te verminderen, waardoor de oppervlaktekwaliteit van de platen volledig wordt beschermd. Bovendien bevat de hogesnelheidslijn voor het op maat maken van de stapel intelligente foto-elektrische sensoren om op dynamische wijze het neerlaten van de stapelaar te regelen en de verticale opening tussen het stapeloppervlak en het losstation nauwkeurig te controleren. Dit zorgt voor een naadloze coördinatie van de gehele workflow – van invoer en knippen tot stapelen – waardoor de algehele automatisering en de opbrengst van eindproducten worden vergroot. |
|
Op lengte gesneden machine met Fly Shear zorgt ervoor dat de op lengte gesneden machine kan versnellen en synchroniseren met de stripsnelheid, waardoor snijden mogelijk is zonder de materiaaltoevoer te stoppen.
KINGREAL STEEL SLITTER is al meer dan 20 jaar actief op het gebied van op maat gesneden kniplijnen en heeft een professioneel technisch team om de kwaliteit te controleren vanaf het tekenontwerp, de productie van machinecomponenten, configuratie-innovatie, testen en inbedrijfstelling van de productielijn. Met onafhankelijke ontwerpmogelijkheden zijn we in staat om oplossingen op maat te bieden volgens de behoeften van onze klanten.
KINGREAL SLITTER SLITTING heeft een schat aan projectervaring in de op lengte gesneden productielijn, volgens de werkelijke productiebehoeften van de klant, de productie van drie verschillende soorten hoge, middelgrote en economische Coil Cut To Length-lijnen, en meer dan een dozijn landen en regio's hebben een langdurige en stabiele samenwerking met klanten bereikt.
- Voorverkoop: ontwerptekeningen en op maat gesneden machineprogramma's aanpassen aan de behoeften van de klant;
- In de verkoop: Zorgen voor de productiekwaliteit van de machine, testen van de Cut To Length-lijn om de nauwkeurigheid van de lopende productielijn te controleren;
- After-sales service: regel ingenieurs om de installatie in de fabrieken van klanten te begeleiden en te onderwijzen.
De op maat gesneden vliegende schaarlijn is een geautomatiseerde productielijn voor de verwerking van metaalplaten. Het kan een zeer nauwkeurig en snel knipproces op lengte voltooien tijdens de continue werking van de plaat. Het wordt veel gebruikt in de staal- en non-ferrometaalverwerkende industrie.
1/ Dynamisch synchroon knippen
Het op lengte gesneden machineblad met vliegende schaar voltooit het knippen wanneer de plaat beweegt, en de horizontale snelheid van het schaarblad wordt strikt gesynchroniseerd met de plaatsnelheid (de fout wordt gecontroleerd binnen ± 0,8 mm), waardoor efficiëntieverlies als gevolg van stilstand wordt vermeden.
2/ Lengteverstelmechanisme
De proportionele relatie tussen de spilsnelheid en de voedingssnelheid wordt aangepast via een versnellingsbak met variabele snelheid of een continu variabele transmissie.
3/ Intelligente besturing
PLC of frequentieomvormer (zoals de GD350-serie) wordt gebruikt om buscommunicatie te realiseren, meerdere procesparameters op te slaan en de snijmachine voor staalrollen in realtime aan te passen.
4/ Energiebesparend en efficiënt ontwerp
De vliegende schaar bij continu gebruik bespaart 1/3-1/2 energie in vergelijking met traditionele modellen, en de op lengte gesneden staallijnsnelheid kan 100 m/min bereiken, wat geschikt is voor platen met een dikte van 0,3-6 mm

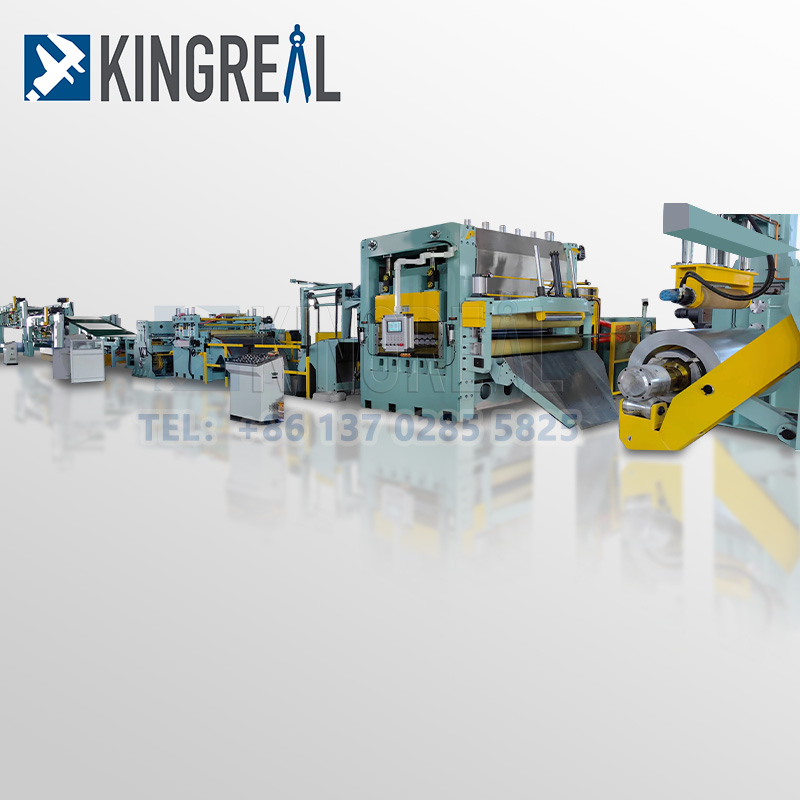

Vast op lengte gesneden lijnen zijn voorzien van een invoerstopfunctie op een vooraf ingestelde lengte. Wanneer de ingestelde lengte is bereikt, stopt het vaste op lengte gesneden lijn automatisch, waarbij een stuk materiaal wordt afgeknipt voordat het opnieuw wordt gestart om het volgende stuk lijn aan te voeren dat moet worden rechtgetrokken en afgesneden.
1/ Eenvoudig structureel ontwerp voor vaste afschuiving op lengtelijn
De vaste op maat gesneden lijn heeft een relatief eenvoudige structuur en is eenvoudig te bedienen. Dankzij deze functie kunnen zelfs beginners de bediening ervan snel onder de knie krijgen na een korte trainingssessie. De vereenvoudigde structuur vermindert niet alleen storingen, maar vergemakkelijkt ook routineonderhoud.
2/ Geschikt voor kleinschalige productie
Hoewel de vaste, op lengte gesneden lijn snelheden van 50 m/min kan bereiken, is deze niet zo snel als andere zeer efficiënte knipmethoden. Daarom is deze vaste kniplijn bijzonder geschikt voor kleinere productiewerkzaamheden. Voor bedrijven die geen grootschalige productie nodig hebben, kan de vaste op lengte gesneden lijn voldoen aan hun dagelijkse productiebehoeften, waardoor de verspilling van hulpbronnen wordt vermeden die gepaard gaat met efficiëntere apparatuur.
3/ Aanpassingsvermogen aan productie-efficiëntie
Omdat de vaste op maat gesneden lijn een maximale snelheid van 50 m/min heeft, is deze zeer geschikt voor klanten die geen hoge eisen stellen aan de productie-efficiëntie. Kleine fabrikanten of startups zoeken vaak naar een kosteneffectieve en efficiënte productieoplossing. In dergelijke gevallen biedt een vaste op maat gesneden lijn voldoende snijcapaciteit zonder dat er teveel druk wordt uitgeoefend op het productieproces.
4/ Geschikt voor klanten met een beperkt budget
Vanwege de lagere snelheid en het eenvoudige ontwerp vereisen vaste, op lengte gesneden lijnen relatief lage componentspecificaties en prestaties. Dit vermindert de technische complexiteit bij productie en ontwerp, wat resulteert in een relatief betaalbare prijs. Daarom zijn op lengte gesneden vaste kniplijnen een ideale keuze voor klanten met een beperkt budget, vooral startups die de metaalverwerkende industrie betreden.
Schommelschaar op lengte gesneden lijnen zijn ontworpen om te voldoen aan de behoeften van de klant voor op maat gevormd plaatmetaal. Door de automatische zwaai van de schaar kan de op lengte gesneden machine onder verschillende hoeken snijden, waardoor een verscheidenheid aan vormen effectief wordt verwerkt, zoals trapeziums, parallellogrammen, driehoeken, vierkanten en rechthoeken.
1/ Snijden in verschillende vormen
Op lengte gesneden lijnen kunnen een verscheidenheid aan vormen snijden. Uitgerust met een klemmechanisme met vaste lengte, snijdt de zwenkschaar op maat gesneden machine de bewegende strip nauwkeurig op de gewenste afmetingen. Dit proces zorgt ervoor dat elk vel precies wordt afgestemd op de veeleisende specificaties van de klant. De op lengte gesneden machine met zwenkschaar bevat verschillende innovatieve technologieën, waaronder een systeem voor het elimineren van speling door zwevende matrijshouders, een snelle matrijsvergrendeling en een snelle gereedschapswissel, waardoor de knipefficiëntie en precisie aanzienlijk worden verbeterd.
2/ Zwaaiende snijbeweging voor zwaaiend knippen op lengtelijn
De op lengte gesneden lijn maakt gebruik van een zwaaiende snijbeweging. Door het snijpad te optimaliseren, zorgt de zwaaiende snijbeweging voor een hoge afschuifkwaliteit en verbetert tegelijkertijd de productie-efficiëntie. Deze innovatie maakt het mogelijk om met een slingerschaar op lengte te snijden, waardoor snijprestaties op hoog niveau worden gehandhaafd in een breed scala aan materialen, van dunne tot dikke platen.
3/ Scheren met hoge snelheid, op lengte gesneden lijn
De op lengte gesneden lijn met zwenkschaar heeft een productiesnelheid tot 80 m/min en voldoet daarmee volledig aan de eisen van een efficiënte productie. De snelheid kan flexibel worden aangepast aan verschillende productieomgevingen en behoeften.
 |
 |
 |
