Productomschrijving

Videoweergave:

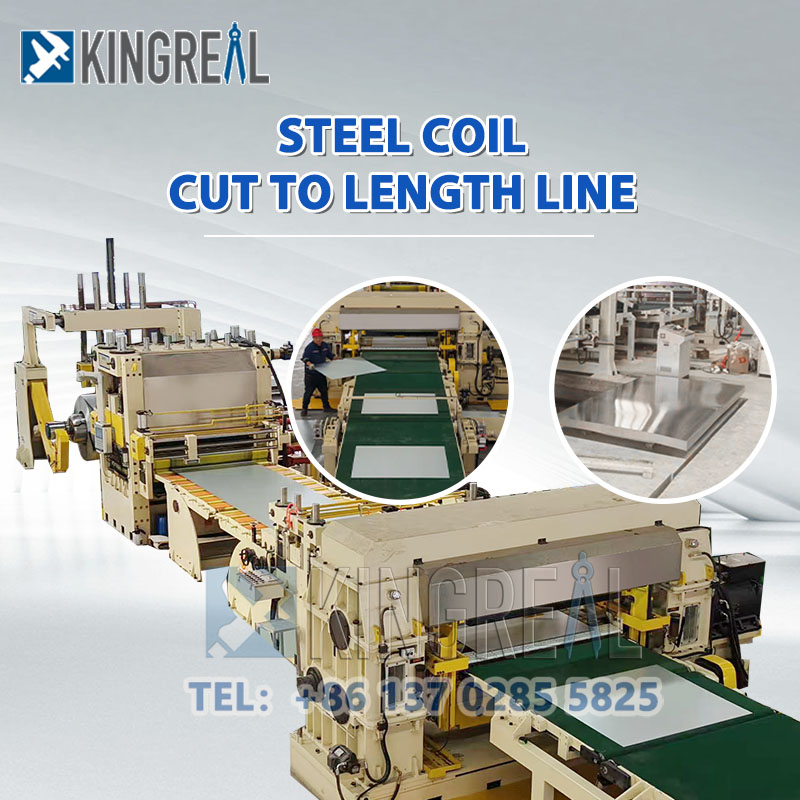

Op lengte gesneden lijn - Vliegende schaarproductie met hoge snelheid

KINGREAL STEEL SLITTER is een gespecialiseerde fabrikant en producent op het gebied van op maat gesneden lijnen en streeft ernaar haar klanten optimale oplossingen te bieden.

Afhankelijk van de gewenste verspaningscapaciteit van de klant, het scala aan te verwerken grondstoffen en de productiebehoeften van de fabriek.

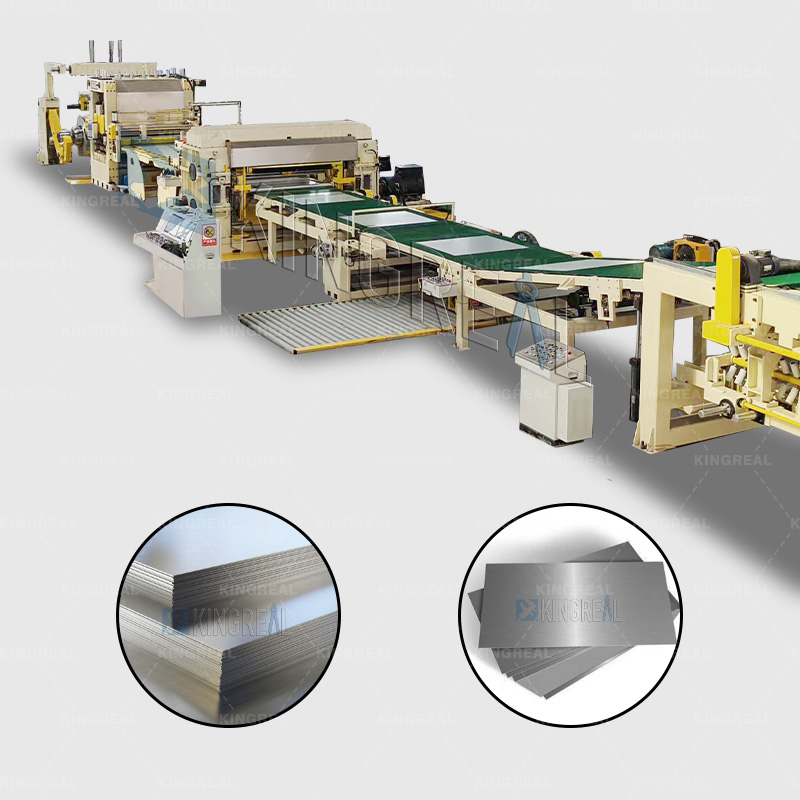

Op lengte gesneden machine met vliegschaar is een industriële machine voor het snijden van doorlopende metalen strips in platen of platen van specifieke lengtes. KINGREAL-ontwerp in vliegenscheren

realiseert continu automatisch en nauwkeurig snijden van metalen strips zonder te stoppen tijdens bewegingen met hoge snelheid, welke snelheid kan oplopen tot 80M/min. Het wordt voornamelijk gebruikt in staal,

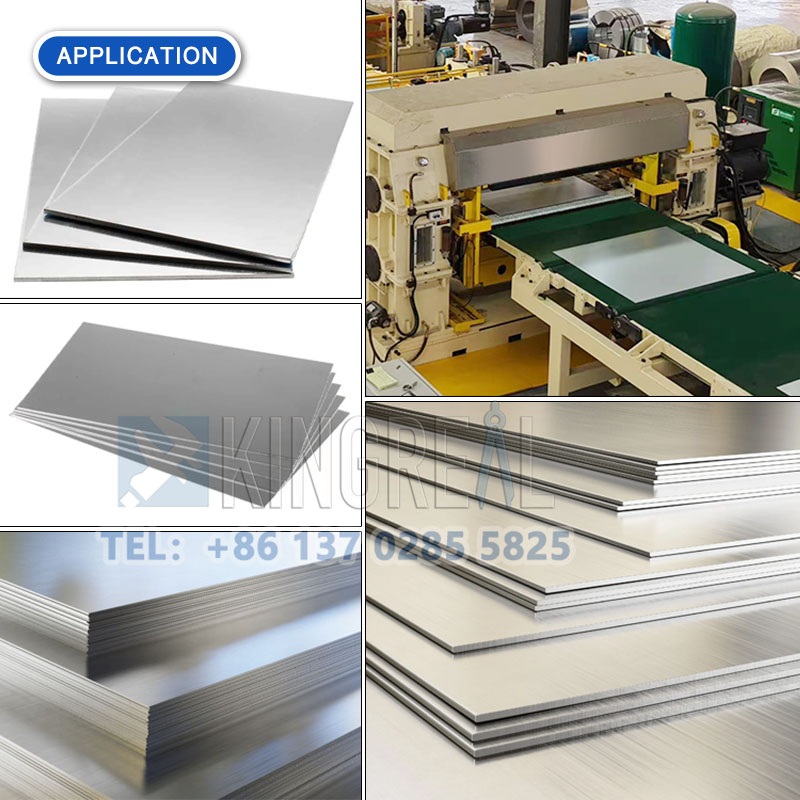

aluminium-, koper- en andere metaalverwerkende industrieën, en wordt veel gebruikt in de automobielsector, huishoudelijke apparaten, de bouw en andere gebieden.

cut to length machine

Wanneer de productielijn werkt, bevindt de decoiler zich in de voedingsstatus. Nadat het plaatmateriaal de 6 lagen en 21 rollen zeer nauwkeurige nivelleringsmachine voor nivellering is binnengegaan, komt het in de NC-lengtemeter via een elektrisch ooggestuurde grijper en een lateraal mechanisme. De NC-lengtemeter stelt de maat in en voert het materiaal door naar de volgende stap. Draai de snijmachine; wanneer NC-toevoer de ingestelde grootte bereikt. De knipmachine snijdt het plaatmateriaal af en het gesneden plaatmateriaal wordt netjes door de transportinrichting in de productenstapelmachine gestapeld en het hefplatform van de stapelende staalplaat kan automatisch afnemen met de toename van de hoogte van de staalplaten; Wanneer de ingestelde waarde van de platen wordt bereikt, stopt de productielijn automatisch. Op dit moment wordt het hefplatform handmatig neergelaten, wordt de afvoerwagen naar buiten gereden en wordt tegelijkertijd een andere afvoerwagen naar binnen gereden, die de volgende werkcyclus ingaat.

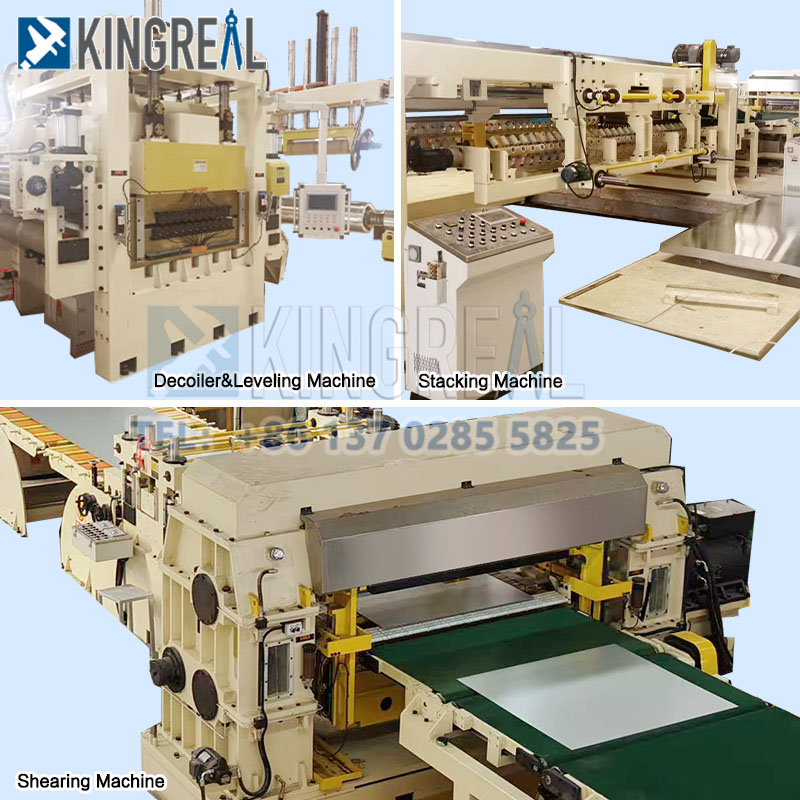

CTL-productlijncomponent

Grondstoffentabel	1 eenheid
Karretje voor het voeren	1 eenheid
Extra ondersteuning vooraan	1 eenheid
Afwikkelaar + afwikkelapparaat	1 Instellen
Zeslaags-rollen-nivelleringsmachine + Zelfreinigend systeem van werkende rollen	1 eenheid
Bovenzijde filmlamineringsmachine	1 eenheid
Korte looper	1 eenheid
Zijgeleidingsapparaat	1 eenheid
Knijp NC-lengtemeter	1 eenheid
Vliegenschaarmachine	1 eenheid
Transportmachine	1 eenheid
Productstapelmachine	1 eenheid

Technische specificatie van op lengte gesneden machine

Grondstof	CRC-STAAL
Dikte	0,4-3,0 mm
Breedte	≤1500mm
Gewicht van de spoel	≤ 20T
Lengte	500-6000 mm
Tolerantie van lengte	L=2m≤±0,3 mm (2,0 mm)
Diagonale tolerantie	L=2m≤±0,5 mm (2,0 mm)
Snelheid	0~80m/min (Traploze snelheidsregeling)
Strip door snelheid	0~15m/min
Controle	Controle van AC-frequentieconversie

Functie over op lengte gesneden machine met vliegenschaar

Een hoog rendement is één van de meest opvallende kenmerken van deze CTL-lijn. Door het ontwerp en de toepassing van het vliegende schaarapparaat wordt non-stop snijden gerealiseerd tijdens de snelle beweging van de strip, terwijl het een lengtemeetapparaat heeft, het vliegende schaarapparaat zorgt voor de snijnauwkeurigheid.
KINGREAL op lengte gesneden machine maakt gebruik van verchroomde rollen, met rubber beklede rollen, pneumatische aggregaten en andere componenten om het oppervlak van staal te beschermen.
Uiterst nauwkeurig nivellerend effect. De CTL-productielijn kan worden uitgerust met 21 rollensets voor zeer nauwkeurige nivellering of een dubbele nivelleringsmachine voor het afrollen en nivelleren van metalen rollen, waardoor klanten meer vlakke en hoogwaardige metalen platen kunnen krijgen.
Loop Bridge kan worden geselecteerd of vermeden, volledig afhankelijk van de productiebehoeften van de klant en het daadwerkelijke gebruik van de fabriek, waardoor de Cut To Length Machine compacter kan worden, vloeroppervlak kan worden bespaard en de secundaire verwerking van de fabriek kan worden verminderd. Het is een goede keuze voor veel kleine fabrikanten.
Het voorzien van een afsnijapparaat is een belangrijk extra kenmerk voor het afsnijden van de randen van metalen strips voordat ze worden gesneden. Het afsnijapparaat verwijdert bramen, onregelmatigheden of overtollig materiaal van de randen van de metalen strip, waardoor de randen van de afgewerkte plaat glad en netjes zijn. Er kan een breed scala aan stripbreedtes en -diktes worden verwerkt, waardoor de veelzijdigheid en het aanpassingsvermogen van de machine toenemen.

Functie over vliegschaarapparaat in CTL-lijn

Synchronisatiecontrolesysteem:

Avooruitgegaanservobesturingssysteem of synchronisatiebesturingssysteem wordt gebruikt om t te garanderenwaarbij het vliegende schaargereedschap gesynchroniseerd is met de bewegingssnelheid van de metalen strip.

Het besturingssysteem kan de gereedschapssnelheid in realtime bewaken en aanpassen om verschillende snijlengtes mogelijk te makenen stripsnelheden.

Gereedschapsmateriaal met hoge sterkte:

Messen zijn meestal gemaakt van hoogwaardig gelegeerd staal of wolfraamcarbidematerialen met een hoge hardheid en slijtvastheid om een lange levensduur en consistente snijkwaliteit te garanderen.

De vorm en het hoekontwerp van de messen zijn ook geoptimaliseerd om de snijweerstand te verminderen en de snijresultaten te verbeteren.

Dynamisch balansontwerp:

De messen en gereedschapshouders van het vliegende schaarapparaat hebben een dynamisch uitgebalanceerd ontwerp om een soepele werking bij snelle bewegingen te garanderen, trillingen te verminderen en de snijnauwkeurigheid en levensduur van de apparatuur te verbeteren.

Precisiegeleidingsmechanisme:

Uitgerust met een uiterst nauwkeurig geleidingsmechanisme om ervoor te zorgen dat het vliegende schaargereedschap tijdens het snijproces altijd het juiste snijpad en de juiste positie behoudt, waardoor de snijnauwkeurigheid wordt verbeterd.
