Leveranciers van op maat gesneden kniplijnen:

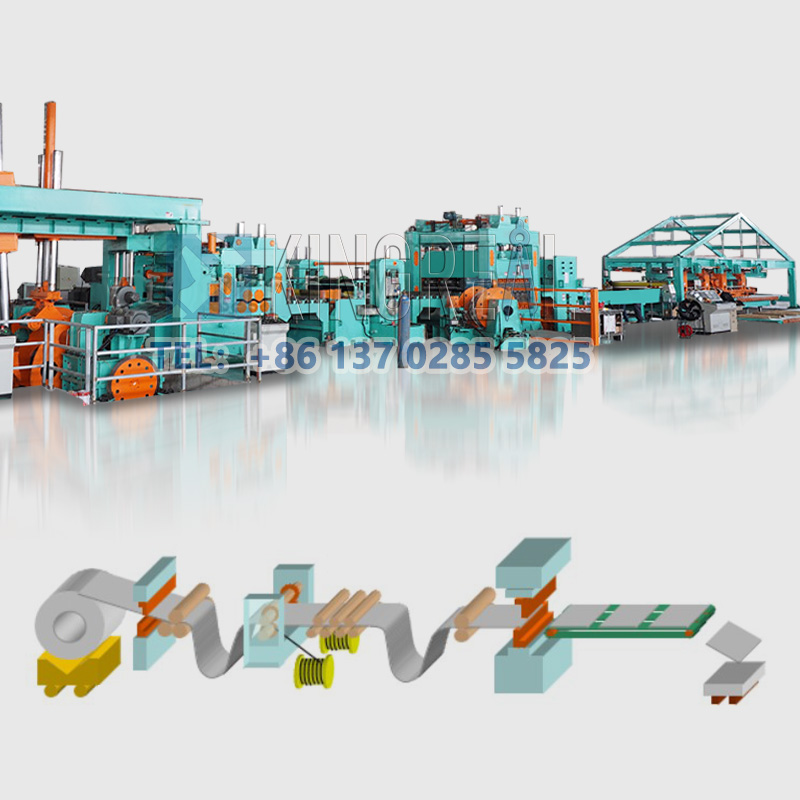

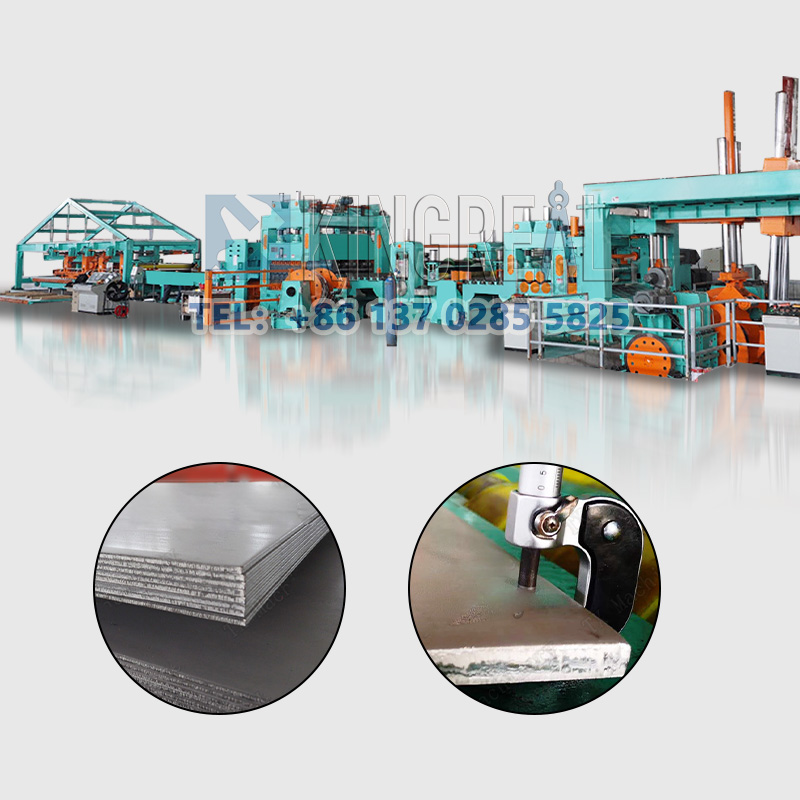

Zware maat op lengte gesneden lijn - 2024 KINGREAL kan zowel op lengte gesneden lijn, hoge snelheid op lengte gesneden machine, eenvoudig op lengte gesneden lijn als deze zware op lengte gesneden machine leveren, die nauwkeurig op lengte gesneden warmgewalst staal kan leveren , koudgewalst staal, roestvrij staal, siliciumstaal en andere metalen rollen met automatische stapelinrichting voor een volledig geautomatiseerd productieproces.

Uitbraak op heavy-duty CTL-lijn:

Vanwege de hoge sterkte, goede taaiheid, gemakkelijke verwerking en vorming en goede lasbaarheid, wordt dikke plaatmetaalspiraal veel gebruikt in verschillende industriële gebieden om aan de behoeften van verschillende industrieën te voldoen. De vraag naar zware op lengte gesneden lijnen neemt toe, de verwerking van dikke plaatwerkrollen voor de hogere eisen van de apparatuur, van het afrollen van de apparatuur, het nivelleren tot knippen en stapelen. De eisen voor het draagbereik zijn veel hoger dan voor andere plaatdiktes.

KINGREAL Heavy Gauge Cut To Length Line is speciaal ontworpen voor het verwerken van spoelen met een diktebereik van maximaal 6-20 mm door decoiler, richter, meten, op lengte knippen machine en stapelen.

Technische specificatie:

Werkproces van op lengte gesneden lijn:

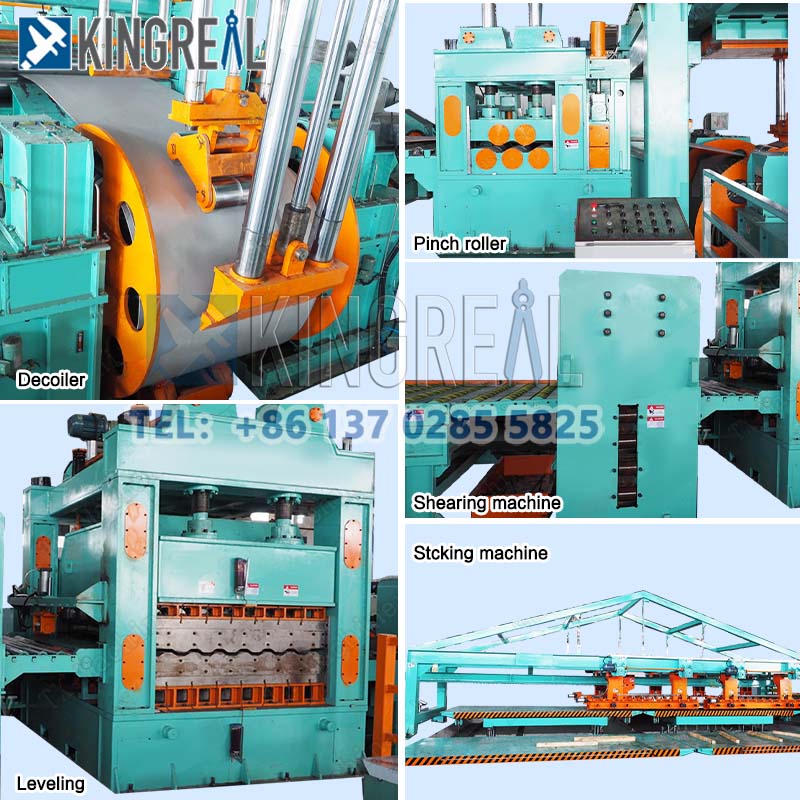

Hydraulische decoiler - Hydraulische pilootmachine met frame - Nivelleringsmachine met zeven rollen - Snoeischaar met dubbele kop - Scarp Collector - Nivelleringsmachine met elf rollen - Pneumatisch maatapparaat - Laadplanktoevoer - Hydraulische snijmachine - Stapelmachine

Meer specificaties over CTL-lijn:

• Hydraulische dubbele kegelafroller

a. Capaciteit: 30T

b.Remspecificaties: 4-DBH205

c.materiaal frame hefslag 650 mm (rechtstreeks naar de haspel tillen, kan bij materiaal komen stalen voering verwijderd)

d. Door gebruik te maken van een dubbelgelagerd dubbel kegelvormig topdrukmechanisme om de stalen spoel vast te klemmen, wordt de beweging van het tweede uiteinde van de machinebasis aangedreven door hydraulische cilinders en heeft de functie van gelijktijdige aandrijfcentrering, de spil aan het tweede uiteinde van de afwikkelaar is ontworpen met een pneumatisch schijfremapparaat.

• Pre-nivelleringsmachine met zeven rollen

Het neemt de structuur over van klemmen en voeden met twee rollen en nivellering met vijf rollen. De motor drijft de bovenste en onderste rollen aan door het verloopstuk en de verdeelkast via de universele verbindingsas, het afstellen en naar beneden drukken van de bovenste rol voor het voeren wordt uitgevoerd door de hydraulische cilinder, en het afstellen en naar beneden drukken van de bovenste rol voor het nivelleren wordt uitgevoerd door de elektrische stroom. Gezien de synchrone werking van de voorschoolmachine en de nivelleringshost, wordt de motorbesturing bestuurd door het Amerikaanse DC-besturingssysteem uit de PARKER590C-serie. De universele verbindingsas neemt de industriële universele as van de molen aan.

Diameter nivelleerrol: Φ220 mm

Nivelleringsrolafstand: 260 mm

Aantal rollen: 2+5 rollen

Rolmateriaal: GCr15 gesmeed staal met gehard en middenfrequent gehard (HRC60)

Vermogen hoofdmotor: 132 kW DC

Motorvermogen voor aanpassing: 2-7,5 kW

Hoofdreductiemiddel: JZQ850

Aanpassingsreductiemiddel: 2-BWY4 Zwenkreductie

• Maatapparaat

a.Functie: voorkomen dat het vel tijdens het hardlopen uit vorm raakt en het reguleren van het vel in de nivellerende hoofdmachine. Het bestaat uit een machinebasis, een begrenzingsrol, een ondersteunende stoelglijbaan, een geleidingsrol en een verstelapparaat. Aan beide zijden van de plaatbreedterichting zijn verticale geleidingsrollen aangebracht en het geleidingsrolframe is bevestigd op de betreffende slede, die de slede op de geleidingskolom in de richting van de plaatbreedte door de motor beweegt door middel van de walsdraad moerbetaling, om aan te passen aan de verschillende plaatbreedtes. De verstelling is gemotoriseerd.

b.Verstelbereik: 900 ~ 2000 mm

Materiaal geleidingsrol: Gcr15(HRC60)

Aanpassingsmotor: 2~3KW

Aanpassing verloopstuk: 2-WPDKS135Worm verloopstuk

• Belangrijkste op lengte gesneden lijn

Functie: De knipmachine voert hoofdzakelijk de taken uit van het knippen van de kop, het knippen van de staart, het trimmen van de zijkant, het knippen in de lengterichting en het knippen op lengte.

Aanpassingsvermogen van het materiaal: het is geschikt voor stalen platen van verschillende diktes en materialen, zoals gewoon koolstofstaal, hoogwaardig laaggelegeerd staal, gelegeerd staal, pijpleidingstaal en roestvrijstalen platen.

Mate van automatisering: het hele proces werkt automatisch, waardoor de handmatige bediening wordt verminderd en de productie-efficiëntie wordt verbeterd.

Nauwkeurige meting: met hoge precisiemeting om een ​​nauwkeurige snijgrootte te garanderen.

Aanpassing van de opening van het schaarblad: De zijopening van het schaarblad kan worden aangepast om de snijkwaliteit te garanderen.

a.Model: Hydraulische rem

b. Slagen per minuut: 8 ~ 12 keer

c.Blademateriaal: Cr12Mov

d.Motorvermogen: 55 kW

• Omvormer

Voerstation:

a.Het bestaat uit een frame, een zwenkrollentafel, een transportrollenbaan en een aandrijfeenheid. Zijn functie is om de vlakke plaat in de werpmachine in te voeren.

b.Motor: 7,5 kW

c.Reducer: BWY4 Swing-reductiemiddel

Hoofdtoevoer:

a.Het bestaat uit een machinebasis, plaquette, schuifregelaar, werprol en aandrijfeenheid. Werpmateriaal bovenste rol heffen en dalen voor pneumatische uitvoering. De transmissie is mechanisch. Zijn functie is om de plaat in de tuintafel te voeren.

b.Motor: 7,5 kW

c.Reducer: BWY4 Swing-reductiemiddel

• Stapelmachine

Stapeltafel: Deze bestaat uit aan elkaar gelaste stalen platen en stalen profielen. Zijn functie is het stapelen van de gekalibreerde vlakke plaat. Lengte 12 meter.

Pneumatische stocker: het bestaat uit één set nivelleringsinrichtingen in de lengterichting en drie sets nivelleerinrichtingen met dwarse limieten. Zowel het begrenzings- als het verstelmechanisme kunnen worden aangepast aan verschillende plankbreedtes, en de aanpassing gebeurt handmatig. De materiaal rectificerende uitvoering is een pneumatische actuator.

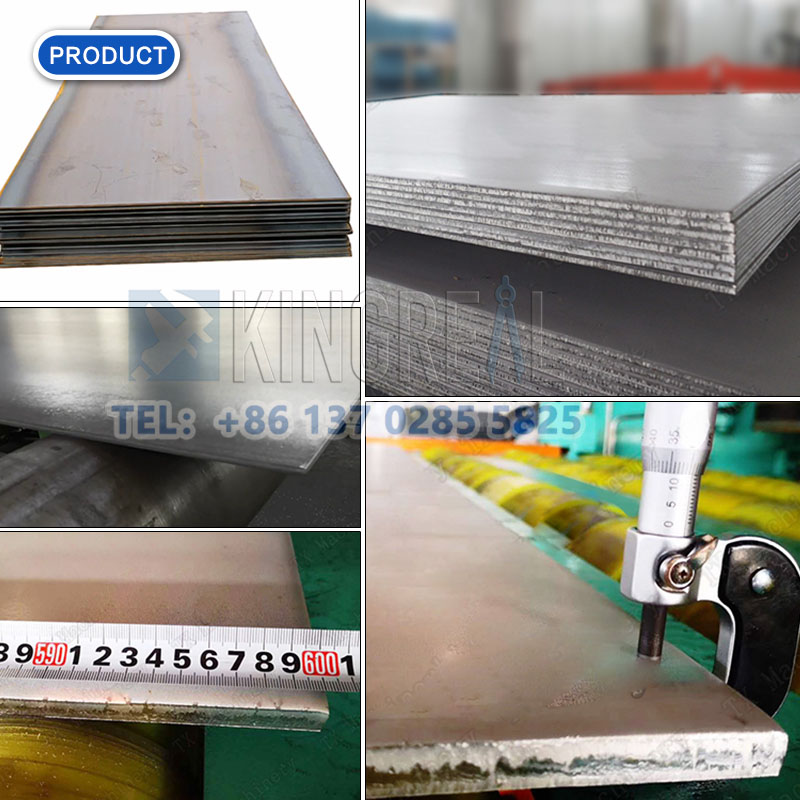

Eindproductweergave

KINGREAL-service voor zware CTL-lijn:

1. Het volledige scala aan op maat gemaakte diensten, afhankelijk van de plaatproductie van de klant, moet een op maat gesneden productielijntekeningontwerp bieden, kan naar keuze worden geconfigureerd.

2. Zorg voor verschillende configuraties voor de CTL-lijn, zoals een laadwagen, een trimapparaat, automatisch stapelen, automatisch lossen, enz .; volautomatische productie realiseren.

3. Zorg voor een verscheidenheid aan accessoires om de stabiliteit en levensduur van de CTL Line te garanderen;

4. Lokale after-sales service-garantie van ingenieurs, kan de installatie van Cut To Length Line ter plaatse begeleiden.

5. 24/7 online after-sales service, technisch antwoord.
