A eenvoudig op lengte gesneden lijnis een cruciaal onderdeel van de spoelverwerkingsapparatuur, ontworpen om grondstoffen horizontaal te snijden volgens de behoeften van de klant en deze voor te bereiden op daaropvolgende vormprocessen. Het materiaal dat door de eenvoudige op lengte gesneden lijn wordt verwerkt, wordt doorgaans gebruikt voor een enkel vormproces, zoals het stempelen, buigen en rekvormen van plaatstaal. Eenvoudig op lengte gesneden lijnen hebben de voorkeur vanwege hun kleine footprint en geschiktheid voor het verwerken van dunne, lichtgewicht metalen materialen, waardoor ze bijzonder geschikt zijn voor kleinschalige productie of voor mensen die nieuw zijn in de industrie.

Dit artikel beschrijft de basisconfiguratie van een eenvoudig op maat gesneden lijn, in de hoop waardevolle referentie te bieden.

Beschrijving van eenvoudig op lengte gesneden lijn

Eenvoudig op lengte gesneden lijnenzijn specifiek ontworpen voor de verwerking van relatief lichte metalen materialen. Hun productiesnelheden zijn laag en de stijfheid van het machineframe is relatief eenvoudig te handhaven. Bovendien nemen eenvoudig op lengte gesneden lijnen, vanwege hun lage geïnstalleerde capaciteit, een relatief kleine voetafdruk in beslag, waardoor ze ideaal zijn voor productie in kleine series. Naarmate de plaatbreedtes, materiaaldiktes en rolgewichten toenemen, maakt de hogere productiesnelheid echter een aanzienlijke toename van de veiligheidsmarges noodzakelijk, wat uitdagingen met zich meebrengt voor een vereenvoudigd ontwerp.

Bovendien variëren de aanvoer- en nasnijstapelsystemen van eenvoudig op lengte gesneden lijnen afhankelijk van de specifieke behoeften, wat resulteert in diverse configuraties en uitdagingen op het gebied van standaardisatie. Daarom is het begrijpen van de combinatie van verschillende gerelateerde apparatuur een van de sleutels tot het beheersen van de configuratie van een eenvoudig op lengte te knippen lijn.

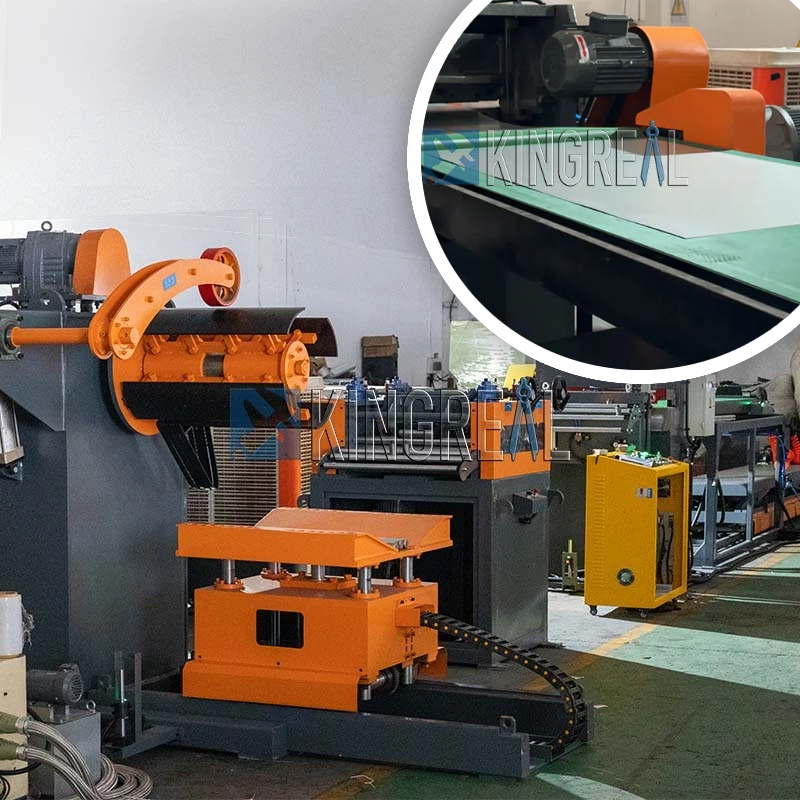

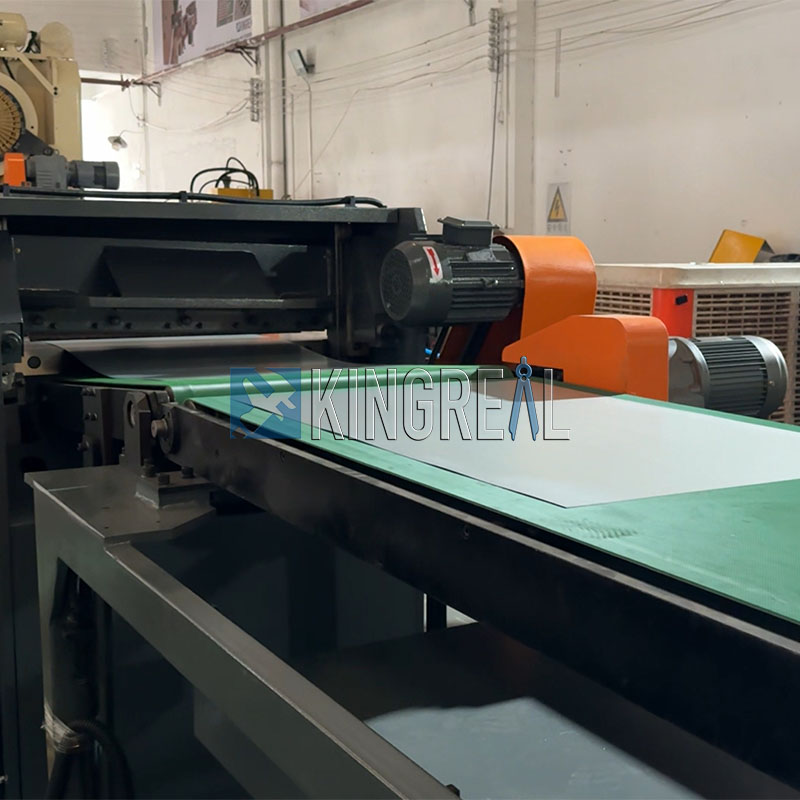

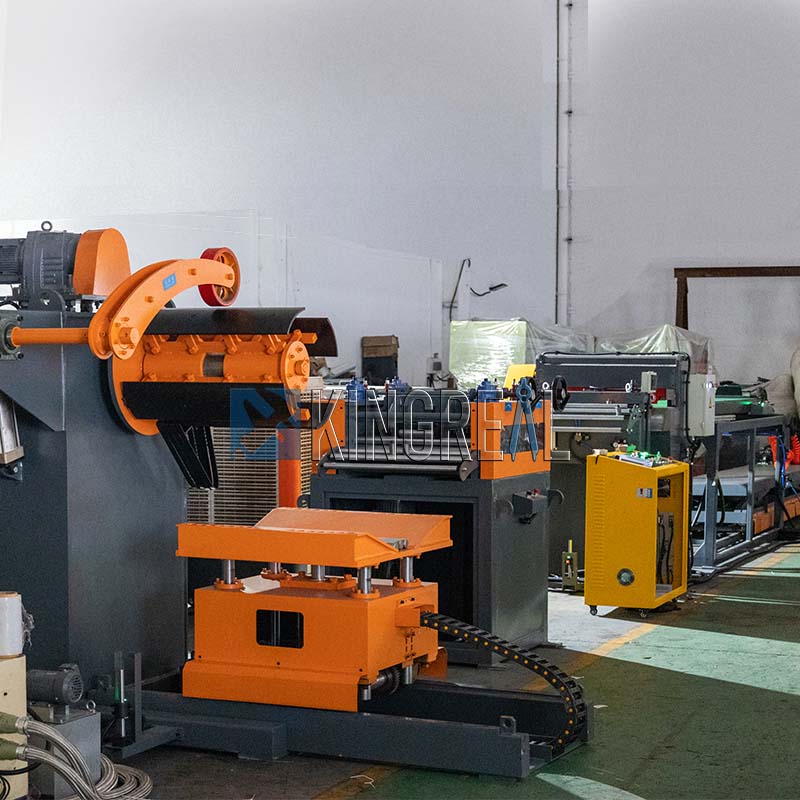

Een eenvoudige op lengte gesneden lijn bestaat voornamelijk uit een onafhankelijke decoiler, een richter, een CNC-servorolleraanvoer en een op lengte gesneden machine. De gehele, eenvoudig op lengte gesneden laad-, afrol-, richt-, invoer- en snijprocessen van de lijn zijn geautomatiseerd. Om u te helpen dit type eenvoudig op lengte te knippen lijn beter te begrijpen, is er op YouTube een eenvoudig op lengte te knippen lijn uitgebracht, ontworpen en ontwikkeld door KINGREAL STEEL SLITTER-ingenieurs. Je kunt de inhoud snel bekijken.

Basisconfiguratie van eenvoudige op lengte gesneden lijn

Tijdens de initiële productie van materialen, aeenvoudig op lengte gesneden lijnis ontworpen om de basisfuncties van de bijbehorende productielijn te behouden. Vooral voor eenvoudig op lengte gesneden lijnen kunnen verschillende combinaties aan uiteenlopende productiebehoeften voldoen. Het begrijpen van de specifieke behoeften van de klant vormt daarom de basis voor het ontwikkelen van de optimale machineconfiguratie.

●Materiaallaad- en geleidingssysteem voor eenvoudig op lengte knippen van lijn

Het ontwerp van het materiaallaad- en geleidingssysteem van eeneenvoudig op lengte gesneden lijnhangt ook af van de materiaaleigenschappen van de klant. Over het algemeen kan het materiaallaadsysteem van een eenvoudig op lengte gesneden lijn een combinatie zijn van apparatuur met een split-unit of twee-in-één apparatuur (zoals GO, ML, CL, TGL, enz.). Bij het selecteren van de materiaaltransportsectie moet rekening worden gehouden met factoren zoals materiaalbreedte, binnen- en buitendiameters, materiaaldikte, materiaalvasthoudmethode en draagvermogen om de juiste vermogensconfiguratie en de behoefte aan hulpondersteuning te garanderen.

Voor het correctiegedeelte moet het ontwerp de juiste correctiewielgrootte en lay-out selecteren op basis van de materiaaldikte, terwijl ook het corrigerende machinevermogen moet worden bepaald op basis van de productiesnelheid. De vlakheidseisen van de klant zullen ook van invloed zijn op het aantal, de indeling en de aandrijfmethode van de correctiewielen. Als een fabrikant van eenvoudig op lengte gesneden lijnen die de internationale markt bedient, hebben de ingenieurs van KINGREAL STEEL SLITTER volledig rekening gehouden met de nadruk die de internationale markt legt op veiligheid bij het ontwerpen van de centrale materiaalhouder en de correctievariabele snelheidsregelaar voor de eenvoudig op lengte gesneden lijn.

Het aanvoergedeelte van de eenvoudige op maat gesneden lijn wordt volledig geselecteerd op basis van de op maat gesneden eisen van de klant en de efficiëntie van het plaatmateriaal. Afhankelijk van de stroombron kan het invoergedeelte worden geconfigureerd met AC-variabele snelheidsregeling, DC-motorregeling of servomotorregeling. Voor dwarsdoorsnedetoepassingen in de bouw met slechte materiaalkwaliteit en grote toleranties op lengte kan een circuit bestaande uit een correctievoeding, een frequentieomvormer en een lengte-encoder worden gebruikt voor direct op lengte snijden. Voor dikkere en sterkere materialen met lagere productie-eisen is een combinatie van een DC-motor en een lengte-encoder ook een goede optie. Voor materialen die een hoge snelheid, een hoge productiecapaciteit en een hoge mate van automatisering vereisen, wordt een servogebaseerd op-lengte-systeem aanbevolen.

●Schaarsectie voor eenvoudig op lengte knippen van lijn

Het knipgedeelte van een eenvoudig op lengte gesneden lijn wordt voornamelijk onderverdeeld in verschillende typen, waaronder de ingebouwde kopschaar van de eenvoudig op lengte gesneden lijn, mechanische (hydraulische) scharen en hogesnelheidscharen met pneumatische koppeling (of hydraulische hogesnelheidscharen). Voor eenvoudige op maat gemaakte lijnen met lage productie-eisen kan de kopschaar direct worden gebruikt. Voor op lengte gesneden metaal met een grote materiaalbreedte en een breed diktebereik zijn mechanische scharen of hydraulische scharen geschikter. Voor toepassingen met hogere afschuifvereisten en een bepaalde snelheidseis moet een hogesnelheidsschaar met pneumatische koppeling of een hydraulische hogesnelheidsschaar worden overwogen.

●Productverzamelingsmethode voor eenvoudig op maat knippen van lijnen

De productinzamelingsmethode voor agewoonop lengte gesneden lijnhangt af van de specifieke behoeften van de klant voor dat type lijn. Inzamelmethoden kunnen grofweg worden gecategoriseerd als handmatig verzamelen, eenvoudig heffen en automatisch palletiseren. Voor interne apparatuur met dunnere materialen, kortere snijlengtes en lagere productievolumes zijn handmatig verzamelen en palletiseren gebruikelijke opties. Voor eenvoudige op maat gesneden lijnen, als de snijlengte groter is dan 600 mm en het bereik van handmatig grijpen overschrijdt, kan een vorkheftruck worden overwogen voor het oppakken. Voor grootschalige productie of materiaalleveranciers die materialen met grote variaties in breedte en lengte moeten verwerken, is automatisch palletiseren de optimale keuze.

eenvoudy op lengte gesneden lijnszijn vanwege hun flexibiliteit, compacte footprint en hoge mate van automatisering een ideale keuze voor veel kleine en middelgrote ondernemingen en nieuwkomers in de branche. Door elk onderdeel rationeel te configureren, kunnen eenvoudige op maat gemaakte lijnen voldoen aan de verwerkingsbehoeften van diverse materialen en de productie-efficiëntie verbeteren. Bovendien zal een diepgaand inzicht in de behoeften van de klant fabrikanten helpen nauwkeurigere, eenvoudig op maat gemaakte lijnoplossingen te bieden, waardoor een niche op de concurrerende markt wordt veiliggesteld.

KINGREAL STEEL SLITTER hoopt dat dit artikel u helpt de basisconfiguratie van een eenvoudige op lengte gesneden lijn te begrijpen. Als u nog vragen of opmerkingen heeft, neem dan contact op met KINGREAL STEEL SLITTER voor verdere bespreking.
