In eenvolautomatische staalsnijlijnspeelt de kruisvormige tourniquet-spiraalopslagarm een cruciale rol en zorgt voor een soepele beweging en hantering van metalen spoelen terwijl ze door de verschillende verwerkingsfasen stromen. Het vormt een van de belangrijkste hulpcomponenten die een zeer efficiënte, continue productie in volautomatische staalsnijmachines mogelijk maken. Bij het ontwerpen van volautomatische staalsnijlijnen neemt KINGREAL STEEL SLITTER doorgaans dit onderdeel op om het automatiseringsniveau gedurende het gehele productieproces te verbeteren en de noodzaak voor handmatige tussenkomst te minimaliseren.
Kruisvormige tourniquet-armen voor spoelopslag zijn kerncomponenten voor de opslag en verwerking van rollen, speciaal ontworpen als aanvullingvolautomatische staalsnijmachines. Hun primaire functie is de ordelijke opslag en efficiënte behandeling van afgewerkte rollen onmiddellijk nadat ze zijn verwerkt door de volautomatische staalsnijlijn; tegelijkertijd kunnen ze helpen bij de tijdelijke opslag en overdracht van grondstoffenrollen. Ze fungeren als een cruciaal knooppunt en overbruggen de verschillende stadia van het snijproces (inclusief snijden, terugrollen en verpakken) om een naadloze workflow te garanderen. Het structurele ontwerp van de kruisvormige tourniquet-rolopslagarm is nauwgezet afgestemd op de productie-eisen van de volautomatische staalsnijmachine; De kernfunctie bestaat meestal uit roterende armen of balken en heeft als kernfunctie het vastzetten en roteren van spoelen om tijdelijke opslag of daaropvolgende verwerkingsstappen (zoals verpakking en overdracht) te vergemakkelijken, waardoor een ononderbroken productiestroom wordt gegarandeerd.
Om aan te sluiten bij de geautomatiseerde productiekenmerken van de volautomatische staalsnijlijn, geeft het ontwerp van de kruisvormige tourniquet-spiraalopslagarm prioriteit aan compatibiliteit met andere machinecomponenten. Dit zorgt ervoor dat het eenvoudig kan worden geïntegreerd met handling- en verwerkingsapparatuur om een compleet geautomatiseerd productiesysteem met gesloten lus te vormen.
Om te voldoen aan de geautomatiseerde besturingsvereisten van de volautomatische staalsnijlijn, wordt de kruisvormige tourniquet-rolopslagarm aangedreven door een motorbesturingssysteem en ondersteund door een PLC. Deze configuratie maakt een nauwkeurige positionering en flexibele rotatie van de rollen mogelijk, perfect synchroon met het productieritme van de volautomatische staalsnijlijn.
Involautomatische staalsnijmachinesDe installatielocatie en het structurele ontwerp van de kruisvormige tourniquet-rolopslagarm zijn specifiek geoptimaliseerd rond de productieworkflow van de volautomatische staalsnijmachine. Het kerndoel is het oplossen van de uitdagingen die gepaard gaan met het lossen, opslaan en overbrengen van afgewerkte rollen tijdens het productieproces, waardoor de algehele productie-efficiëntie van de volautomatische staalsnijlijn wordt vergroot. Concreet is de kruisvormige tourniquet-rolopslagarmcomponent aan de achterkant van de afvoerwagen van de volautomatische stalen snijmachine geplaatst. Het werkt in synergie met de recoiler en de loswagen, waardoor een precieze interface ontstaat tussen het snijproces en de daaropvolgende fasen van de verwerking van het eindproduct, en er uiteindelijk voor wordt gezorgd dat het productieproces van de volautomatische stalen snijlijn continu en ononderbroken blijft. Het primaire doel achter het ontwerp van dit specifieke onderdeel voor volautomatische staalsnijmachines door de KINGREAL STEEL SLITTER-ingenieurs is om de onmiddellijke overdracht van afgewerkte stalen spoelen op een roterend rek mogelijk te maken zodra hun staartuiteinden zijn vastgezet.
Hierdoor kan de recoiler van de volautomatische staalsnijmachine in realtime beginnen met het opwikkelen van de volgende rol – zonder te hoeven wachten op een bovenloopkraan om het eindproduct te transporteren – waardoor de stilstand veroorzaakt door kraangerelateerde vertragingen fundamenteel wordt verminderd en interferentie door stroomafwaartse verpakkingswerkzaamheden wordt geëlimineerd. Hierdoor worden de werkelijke bedrijfsuren van de volautomatische staalsnijlijn effectief vergroot en de productiecapaciteit per uur vergroot. Bovendien zorgt de implementatie van het kruisvormige tourniquet-armrek voor spoelopslag ervoor dat de bovenloopkraan niet langer gebonden is aan het productieritme van de volautomatische staalsnijmachine, waardoor een flexibelere planning en inzet voor andere zware hijstaken mogelijk is. Dit optimaliseert de productie-indeling en het apparatuurgebruik van de werkplaats verder, waardoor een soepelere en efficiëntere productieworkflow voor de volautomatische staalsnijlijn wordt gegarandeerd.

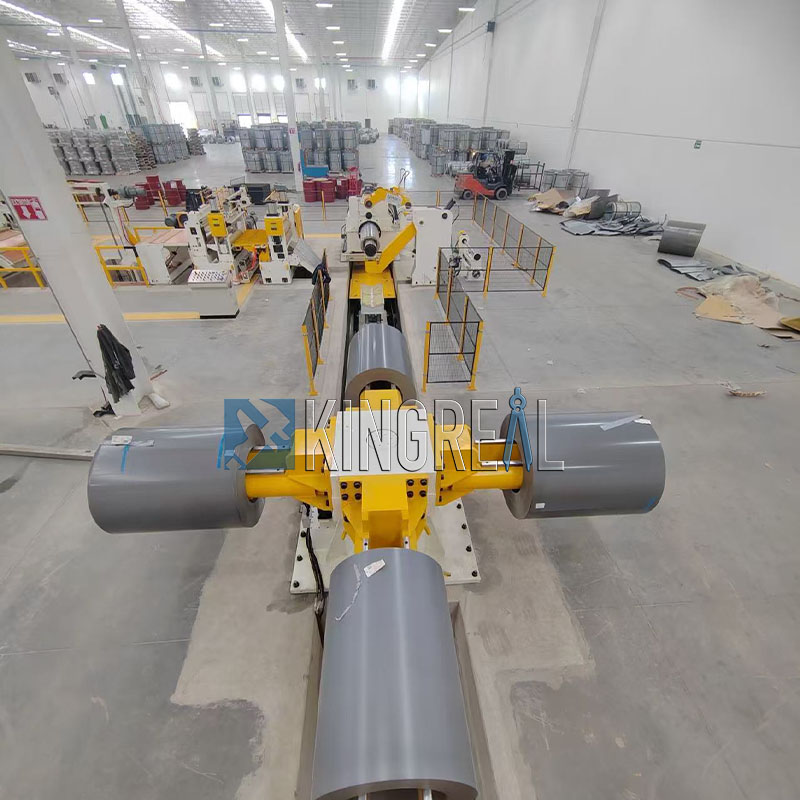

Op maat gemaakt voor de specifieke belastingsvereisten en operationele omgeving van volautomatische staalsnijmachines, zijn de structuur en kenmerken van het kruisvormige tourniquet-rolopslagarmrek zorgvuldig ontworpen. Het maakt gebruik van een "kruisvormige" (180 graden) dubbelzijdige roterende rekconfiguratie, met een enkelzijdige laadcapaciteit van maximaal 16 ton. Hierdoor kan het moeiteloos de grote, zware metalen spoelen verwerken die door de volautomatische staalsnijmachine worden verwerkt, wat perfect voldoet aan de strenge eisen van zware industriële toepassingen, zoals staalverwerking. Het kruisvormige tourniquet-armrek voor spoelopslag is uitgerust met vier opslagarmen, die gelijktijdig meerdere afgewerkte rollen kunnen bevatten die zijn verwerkt door de volautomatische stalen snijlijn. Dit verbetert de continue productiemogelijkheden van de lijn verder en voorkomt stilstand veroorzaakt door de opeenstapeling van eindproducten. Wat het vermogen betreft, wordt de rotatie van het heugel aangedreven door een hydraulische motor via een tandwieloverbrengingssysteem. Dit mechanisme zorgt voor een soepele werking en voldoende kracht, waardoor nauwkeurige en efficiënte rotatiebewegingen worden gegarandeerd. Het rek ondersteunt volledige rotatie van 360 graden, zowel met de klok mee als tegen de klok in, en biedt de flexibiliteit om tegemoet te komen aan verschillende overdrachtsrichtingen en opslagvereisten voor afgewerkte rollen, waardoor een naadloze coördinatie met de loswagen en verpakkingsapparatuur van de volautomatische stalen snijmachine wordt vergemakkelijkt.
Het uitrusten van eenvolautomatische staalsnijmachinemet een kruisvormige tourniquet-spiraalopslagarm verhoogt het automatiseringsniveau aanzienlijk. Dit vermindert de noodzaak voor handmatige tussenkomst drastisch, waardoor de fysieke arbeidsintensiteit die gepaard gaat met handmatige handelingen wordt verlaagd en productieverliezen als gevolg van menselijke fouten worden geminimaliseerd. In de traditionele volautomatische productieworkflows van de staalsnijlijn is, zodra het snijproces is voltooid, handmatige kraanbediening vereist om de afgewerkte rollen uit de recoiler te tillen voor daaropvolgende verpakking. Dit proces is niet alleen tijdrovend, maar resulteert ook in langdurige stilstand van de volautomatische staalsnijmachine terwijl deze wacht, waardoor de productie-efficiëntie ernstig in gevaar komt. Met de integratie van een dwarsarm-coil-handler is dit probleem echter volledig opgelost: onmiddellijk nadat de volautomatische staalsnijmachine klaar is met werken, transporteert een loswagen het gesneden afgewerkte materiaal automatisch naar de dwarsarm-handler. De dwarsarm neemt vervolgens de ontvangst en tijdelijke opslag van de afgewerkte rollen over, waardoor de loswagen onmiddellijk kan terugkeren naar de volautomatische staalsnijlijn om te helpen bij de volgende productiecyclus, waardoor een naadloze integratie van de snij-, los- en opslagfasen wordt bereikt.
Aan de bovenzijde gemonteerd aandrijfsysteem: De roterende poort maakt gebruik van een aan de bovenzijde gemonteerd aandrijfsysteem, dat bestaat uit steuntandwielen en een motor, wat het onderhoud vergemakkelijkt. Dit ontwerp garandeert zowel operationele stabiliteit als betrouwbaarheid.
Signaal- en mechanische positionering: De roterende poort maakt gebruik van een hybride positioneringssysteem dat signaalgebaseerde detectie combineert met mechanische stops, waardoor een nauwkeurige beweging en nauwkeurige plaatsing van de spoelen wordt gegarandeerd. Dit geavanceerde positioneringsmechanisme garandeert een veilige en uiterst efficiënte werking.
Stabiele en betrouwbare structuur: de roterende poort heeft een robuuste framestructuur die is ontworpen voor een stabiele werking. Hij kan gemakkelijk zware lasten dragen en biedt een veilige en betrouwbare oplossing voor het hanteren van grote, zware rollen.
Wilt u meer weten over de functies van andere componenten binnen eenvolautomatische staalsnijlijn? Neem gerust direct contact op met KINGREAL STEEL SLITTER!
