Productomschrijving

Videoweergave van CR-spoel op lengte gesneden lijn - KINGREAL SLITTER:

Op lengte gesneden productielijnbeschrijving:

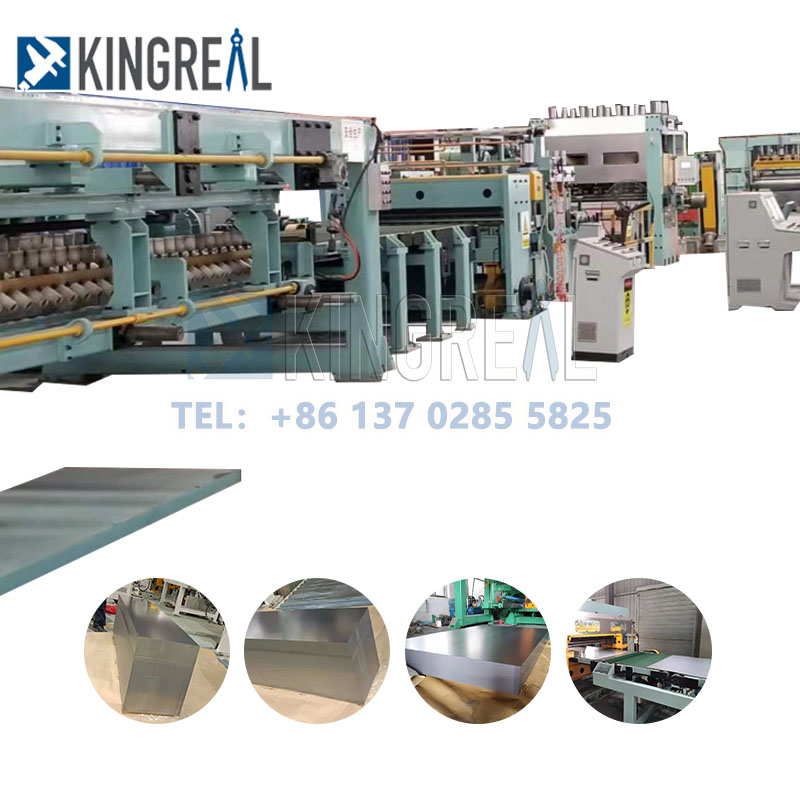

De KINGREAL SLITTER CR Coil Cut To Length Line is een op lengte gesneden lijn die speciaal is ontworpen om metalen spoelen van de originele spoel te verwerken via een reeks processen zoals afrollen, nivelleren, op lengte knippen, trimmen en stapelen om een gespecificeerde lengte plaatmetaal te verkrijgen. Het voldoet aan de verschillende productievereisten van onze klanten:

-Grondstof:

Warmgewalst staal, koudgewalst staal, gegalvaniseerd staal, kleurgecoat staal, hogesterktestaal, roestvrij staal, aluminium, koper en legeringen;

-Diktebereik:

Middelgrote uitrusting: 3-6MM

Zware uitrusting: 6-20MM

Werkproces:

metal cut to length machine

Laadwagenwagen - Hydraulische decoiler - Hydraulisch persen en geleiden - Hoge precisie richter - Op lengte gesneden machine - Automatische stapelaar - Elektrisch controlesysteem - Hydraulisch systeem

Configuratieopties voor op lengte gesneden lijn:

KINGREAL SLITTER, als leverancier van koudgewalste op maat gesneden lijnen met meer dan 20 jaar productie-ervaring, streeft ernaar klanten gediversifieerde ontwerpoplossingen te bieden om aan hun verschillende productiebehoeften te voldoen.

De op maat gesneden lijn kan verschillende componenten combineren volgens de eisen van de klant om metalen spoelen te verwerken en te produceren, en elke lijn moet rekening houden met de grondstoffen, dikte en verwerkingsbehoeften van de spoelen om bij de componenten te passen. Het meest voorkomende optionele onderdeel:

Spulenbreite

Precisie-nivellering; ruw egaliseren; dubbele levellers

De richtmachine in de op maat gesneden lijn is een belangrijk apparaat dat wordt gebruikt om vormfouten zoals buigen en draaien van metalen platen, staven of buizen tijdens het rollen, snijden of transport te corrigeren. De plaat wordt vóór de knipmachine rechtgetrokken om een consistente kniplengte te garanderen, maatfouten veroorzaakt door materiaalbuiging te voorkomen en ervoor te zorgen dat het materiaal recht is voordat het op lengte wordt gesneden, waardoor de knipnauwkeurigheid en de kwaliteit van het eindproduct worden verbeterd.

- Trimapparaat

Bij een op maat gesneden lijn is een trimapparaat een apparaat dat wordt gebruikt om bramen, onregelmatigheden of overtollig materiaal van de rand van een metalen plaat te verwijderen om de randkwaliteit van de plaat te verbeteren en te voldoen aan de vereisten voor maatnauwkeurigheid.

- Automatisch stapelen

In een op maat gesneden kniplijn verwijst automatisch stapelen naar het proces van het netjes stapelen en uitvoeren van de gesneden metalen platen volgens vooraf ingestelde regels via geautomatiseerde apparatuur. Het kerndoel is het verbeteren van de productie-efficiëntie, het verminderen van handmatige interventies en het garanderen van de stapelkwaliteit.

Technische specificatie:

Grondstof	GI, CR, CS
Plaatdikte	0,3-4,0 mm
Plaatbreedte	500-2000 mm
Buitendiameter van de spoel	≤φ2200 mm
Binnendiameter van de spoel	508 mm; 610 mm
Snijsnelheid	0-60m/min (regelbaar)
Snelheid van inrijgen	≤φ2200 mm
Stroom	380V/50Hz/3Ph
Totaal vermogen	~200 kW

Hoofdcomponentendetail:

Op lengte gesneden lijndecoiler

Met behulp van dit apparaat kan de dragende stalen spoel worden vastgeklemd en geopend om de spanningsafwikkelfunctie te bereiken. Framelichaam, haspel, transmissiesysteem, persmateriaalsysteem, spansysteem, smeersysteem en hydraulisch systeem zijn de samenstellende onderdelen.

Aandrijfmechanisme: Het koppelingsmechanisme realiseert de scheiding van kracht tijdens het normale afrollen en het passief afvoeren van het materiaal. De spil van de afwikkelaar wordt door de motor geduwd om te draaien, waardoor het ontvouwen van de stalen spoel en de toevoer van de kop worden gerealiseerd.

Stijg- en krimpsysteem: De wigvormige schuif en de schuifzitting op de spil zorgen voor verplaatsing door middel van spanning geleverd door de stijg- en krimpcilinder, waardoor het stijgen wordt gerealiseerd.

Op lengte gesneden machine Hoge precisie-levellermachine

Structuur en doel: Het ongelijkmatig nivelleren van stalen platen is het beoogde doel. De egaliseermachine maakt gebruik van een zeslaagse rollenconstructie. Om het beste egalisatie-effect te verkrijgen, wordt elke egalisatierol behandeld door nauwkeurig draaien, temperen, verchromen en slijpen. Met een universele koppeling drijft de verdeelkast de egaliseerrollen onafhankelijk aan, waardoor de enkele machine zowel voor- als achteruit kan draaien.

Op lengte gesneden machine

1. Gewicht van de uitrusting van de unit: meer dan 600 ton, complexe structuur, productieproblemen, hoge montageprecisie, hoog niveau van automatiseringscontrole.

2. Parallellisme van schaarmessen: 0,1 mm parallelliteit is gegarandeerd op de bovenste en onderste schaarmessen met een maximale lengte van 5,2 m.

3. Schaarbladspeling: in de minimale schaarbladspeling van 0,45 millimeter om een veilige en stabiele afschuiving te garanderen.

4. Snijtijd en precisie: in 3,6 seconden pure afschuiftijd voor 50 mm dikke, 5 meter brede stalen plaat voor hoge precisie, hoogwaardige afschuiving

De technische voordelen van de apparatuur zijn onder meer:

Zeer stijve framekenmerken met lage vervorming die zorgen voor stabiele afschuiving en een dramatische verbetering van de afschuifkwaliteit.

Overgebalanceerde oscillerende rollenbaantechnologie met onafhankelijke aandrijving vermindert de buigvervorming van stalen platen en verbetert de afschuifkwaliteit. Dunne oliesmeringsstructuur, oliepaleisafdichtingsbescherming en zelfsmerende materiaaltoepassing om de structuur te vereenvoudigen en de levensduur van slijtageonderdelen te verbeteren.
