Cut To Length Line Machine is een van de gebruikelijke spoelverwerkingsapparatuur, een speciale op lengte gesneden machine die is ontworpen om stalen platen te verwerken tot de door klanten gewenste maat door ze plat te maken en vervolgens op lengte te snijden. De rechthoekige stalen plaatgrondstoffen die door Cut To Length Machine worden verwerkt, worden vaak gebruikt in de staal-, aluminium-, machinebouw-, auto-, bouw- en andere industrieën.
Video over op lengte gesneden lijn
Op maat gesneden lijnproductie - KINGREAL STAAL SLITTER
Als toonaangevendOp lengte gesneden lijnmachinefabrikant in China,KINGREAL STALEN SLITTERstreeft ernaar oplossingen op maat te leveren die voldoen aan nauwkeurige productie-eisen. Met voorbij20 jaar expertiseKINGREAL STALEN SLITTER is gespecialiseerd in het ontwerpen en produceren van uiterst nauwkeurige op lengte gesneden lijnmachines ter ondersteuning van efficiënte en nauwkeurige metaalverwerking.
De toewijding van KINGREAL STEEL SLITTER aan innovatie en kwaliteit heeft ons een sterke reputatie opgeleverd in de metaalverwerkende apparatuurindustrie.KINGREAL STAAL SLITER Op lengte gesneden lijnmachinesstaan hoog aangeschreven vanwege hun precisie, betrouwbaarheid en stabiele prestaties. KINGREAL STEEL SLITTER is er trots op dat het met succes de KINGREAL STEEL SLITTER op lengte gesneden lijnmachine heeft geëxporteerd naar meer dan 10 landen, waaronder Saoedi-Arabië, Rusland, de Verenigde Staten, Brazilië en Indonesië, waardoor klanten over de hele wereld uitstekende productieresultaten kunnen bereiken.
Bij KINGREAL STEEL SLITTER is "Het bieden van de beste oplossingen voor onze klanten" meer dan een motto; het is de drijvende kracht achter alles wat we doen. KINGREAL STEEL SLITTER streeft ernaar om meer te zijn dan alleen een fabrikant - wij streven ernaar om uw langetermijnpartner te zijn, die uw bedrijf ondersteunt bij het handhaven van een efficiënte en betrouwbare productie en tegelijkertijd een concurrentievoordeel verkrijgt op lokale en mondiale markten.
Neem vandaag nog contact met ons op en ontdek hoe KINGREAL STEEL SLITTER de perfecte oplossing kan bieden voor uw zakelijke behoeften!
Op lengte gesneden lijnmachine
De op lengte gesneden lijnmachineis een gespecialiseerd snijsysteem dat is ontworpen voor het verwerken van metalen spoelen van verschillende materialen en diktes. Het richt en snijdt de spoelen in de gewenste afmetingen voor de klant, wat een hoge nauwkeurigheid biedt. Deze machine beschikt ook over automatische stapel- en randafsnijprocessen, waardoor het automatiseringsniveau van de Cutt to Length Line Machine en de nauwkeurigheid van het eindproduct worden verbeterd.
De Cut To Length-lijn bestaat uit belangrijke componenten zoalsStaal / roestvrij staal / koolstofstaal / gegalvaniseerd staal / siliciumstaal / aluminium / koperlegeringen. Extra apparaten, waaronder mechanismen voor materiaalbehandeling, buffering, geleiding, transport en afvoer, zijn geïntegreerd om een soepele en efficiënte werking te garanderen.
Gemeenschappelijke parameters voor op lengte gesneden lijnmachines
Rolmateriaal:Staal / roestvrij staal / koolstofstaal / gegalvaniseerd staal / siliciumstaal / aluminium / koperlegeringen
De eigenschappen van het materiaal beïnvloeden de selectie van componenten in de Cut To Length Line Machine.
Roldikte: 0,3 - 25 mm
Hoe dikker het materiaal, hoe hoger de snijkracht die de machine nodig heeft. De vliegende schaar- en nivelleringssystemen worden doorgaans aangepast op basis van de materiaaldikte.
Rolbreedte:500 - 2000 mm
De breedte van het materiaal bepaalt het breedteontwerp van de decoiling- en nivelleringseenheden, waardoor een breed scala aan plaatbreedtes mogelijk is.
Rolgewicht:Tot 35 ton
Het coilgewicht bepaalt het draagvermogen van de decoiler in de Coil Cutting Machine.
Werksnelheid: 20 - 80m/min
Átfogó útmutató a hosszra vágott acél géphez
Nivelleringsnauwkeurigheid: ±0,1 mm - ±0,5 mm
De nivelleringseenheid elimineert golven en bochten in het materiaal, waardoor vlakheid wordt gegarandeerd, wat een directe invloed heeft op de kwaliteit van het eindproduct.
Snijnauwkeurigheid: ±0,1 mm - ±0,2 mm
Het vliegende schaarsysteem zorgt voor nauwkeurig snijden met hoge snelheid, waardoor nauwkeurigheid in de snijlengtes wordt gegarandeerd en wordt voldaan aan de hoge precisienormen van de industrie.
Totaal stroomvereiste:80 kW - 300 kW
Het totale vermogen is afhankelijk van de machineconfiguratie en verwerkingsvereisten, waardoor de stabiele werking van alle componenten wordt gegarandeerd.
Werkproces van op lengte gesneden lijnmachine

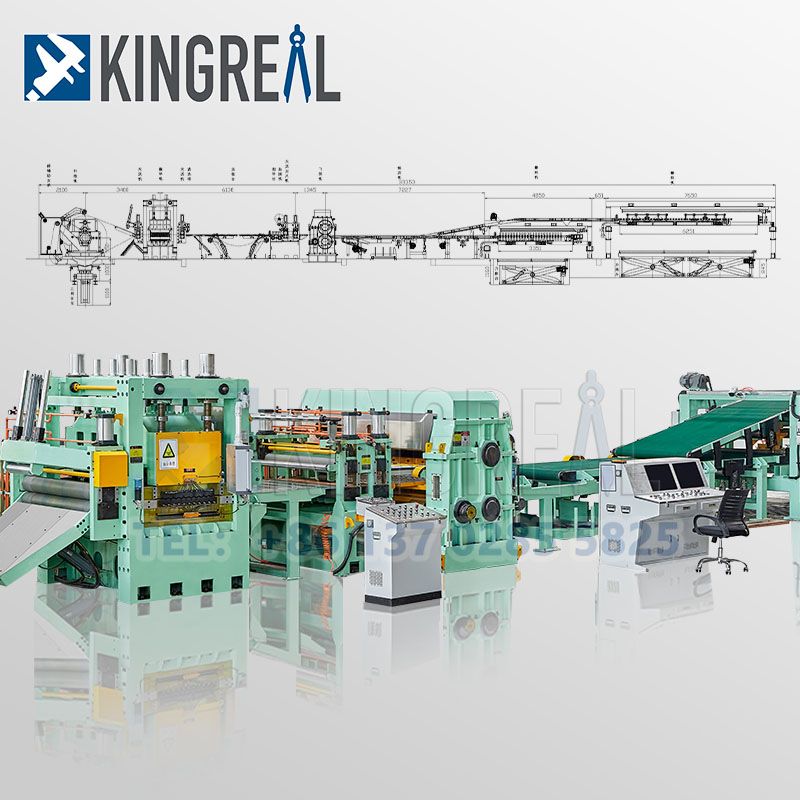

Trolley om de rol te laden -- Decoiler om de rol aan te voeren -- Knijpinvoer met 2 rollen om de rollen naar voren te voeren -- 6-laags nivelleringsmachine voor nauwkeurig nivelleren -- Machine met hoge precisie op lengte gesneden -- Bandtransporteur om vellen te transporteren -- Automatische stapeling

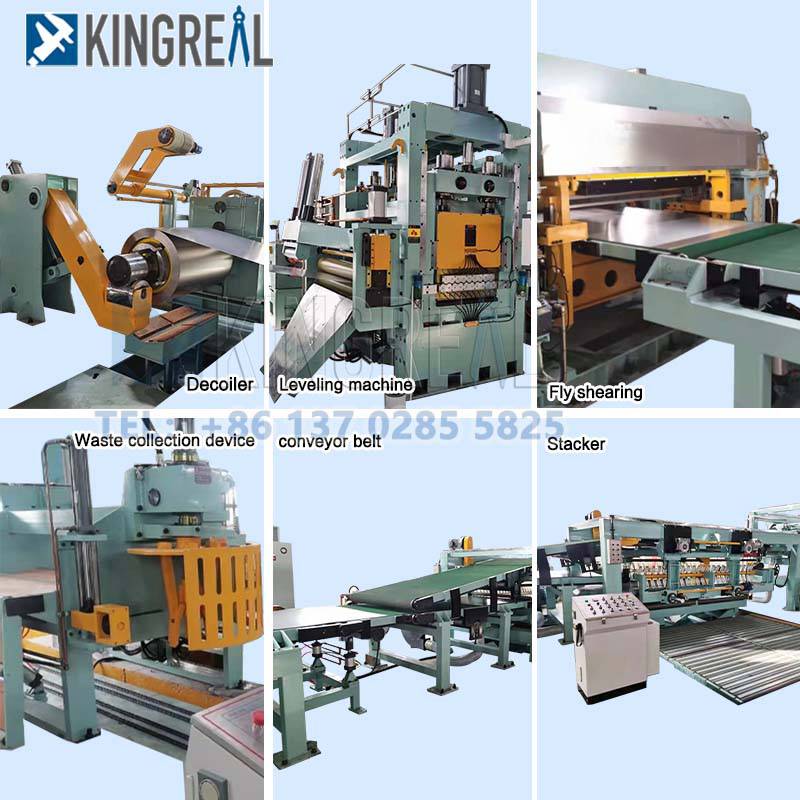

Op lengte gesneden lijncomponent
De hydraulische afwikkelaar is voorzien van een bovendrukmechanisme met dubbele ondersteuning en dubbele kegel om de stalen spoel veilig vast te klemmen. De beweging van de machinebasis aan beide uiteinden wordt aangedreven door een hydraulische cilinder, die gelijktijdige aandrijf- en centreerfuncties biedt. De hoofdassen aan beide uiteinden van de decoiler zijn uitgerust met een pneumatisch schijfremsysteem voor meer veiligheid en precisie tijdens het gebruik.
De invoer- en voornivelleringsmachine maakt gebruik van een klem- en invoersysteem met twee rollen, gecombineerd met een nivelleringsmechanisme met vijf rollen. De motor drijft de bovenste en onderste rollen aan via een verloopstuk en verdeelkast, verbonden via een universele verbindingsas. De hydraulische cilinder is verantwoordelijk voor het afstellen en naar beneden drukken van de bovenste rol voor invoer, terwijl de elektrische aandrijving de bovenste rol regelt voor het nivelleren.
Om een gesynchroniseerde werking met de nivelleringsunit te garanderen, wordt het motorbesturingssysteem aangedreven door het DC-besturingssysteem uit de 590C-serie. De universele verbindingsas is ontworpen met behulp van een industriële universele as voor verbeterde duurzaamheid en soepele werking.
Het zijgeleidingsmechanisme is een essentieel onderdeel van de op lengte gesneden lijnmachine, ontworpen om stalen strips te geleiden voordat ze door de NC-lengtemeter gaan. Dit systeem bestaat hoofdzakelijk uit vier overgangsrollen, een stevig frame, zes verticale geleiderollen en synchronisatieapparaten. De tafel heeft een rolvormig ontwerp zonder stroom.
De verticale rollengroep wordt aangedreven door een tandwielmotor, die de rollen naar het midden beweegt. Het systeem bevat ook een liniaal om de opening van de geleidende verticale rollengroep weer te geven, waardoor een nauwkeurige uitlijning van de stalen strips gedurende het hele proces wordt gegarandeerd.
Deze op lengte gesneden lijnmachine beschikt over een krachtig snijsysteem dat is ontworpen om staalplaten op precieze lengtes te snijden, gemeten door de NC-lengtemeetmachine. Het snijproces wordt aangedreven door een servomotor, waardoor hoge snijsnelheden worden gegarandeerd. Bij het snijden van vellen met verschillende diktes kan de opening tussen de schaarbladen snel worden aangepast via de servomotor, bestuurd via een intuïtieve mens-machine-interface.
Het systeem beschikt over een vierzijdige schaar met verwisselbare messen, die afwisselend kunnen worden gebruikt voor maximale economische efficiëntie. Het snijproces werkt van onder naar boven, waardoor de bramen naar boven worden gericht, waardoor schade aan de transportband effectief wordt voorkomen en de algehele materiaalverwerking wordt verbeterd.
De productstapelmachine is een essentieel onderdeel van de op lengte gesneden lijnmachine, ontworpen om afgewerkte plaatproducten te verzamelen die door de transportband worden overgebracht. Deze machine zorgt ervoor dat de vellen automatisch en netjes worden gestapeld. Luchtdruk- en oliedrukmechanismen werken samen om ervoor te zorgen dat het stapelproces georganiseerd en nauwkeurig verloopt.
Tijdens het dalen van het vel wordt het ondersteund door een feeder om de valsnelheid te vertragen, waardoor het oppervlak van het vel effectief tegen beschadiging wordt beschermd. Een foto-elektrische schakelaar regelt de afdaling van het stapelhefplatform, waarbij de juiste afstand tussen het werkblad en het werkniveau wordt aangehouden om soepel en nauwkeurig stapelen te garanderen.
Veelvoorkomend type op lengte gesneden lijn
“De op lengte gesneden lijn (CTL)is een cruciaal onderdeel van metaalverwerkingsapparatuur en is de afgelopen jaren wijdverspreid toegepast in verschillende industrieën. Met de voortdurende vooruitgang op het gebied van productie en automatisering is de toepassing van op lengte gesneden lijnen uitgebreid tot buiten de traditionele sectoren zoals de bouw en machines, en omvat nu de automobielindustrie, huishoudelijke apparaten, hernieuwbare energie, lucht- en ruimtevaart en meer. Deze industrieën stellen steeds hogere eisen aan materiaalspecificaties, verwerkingsprecisie en productie-efficiëntie.
Naarmate deze eisen stijgen, is het selecteren van de juiste op lengte gesneden spiraallijn een sleutelfactor geworden voor fabrieken die streven naar duurzame groei in meerdere sectoren.Verschillende kniptypes op lengte gesneden machineevolueert naar gepersonaliseerd maatwerk en flexibele productieoplossingen om aan deze industriële behoeften te voldoen.”
"Op maat gesneden lijnen zijn voorzien van verschillende kniptypes om tegemoet te komen aan verschillen in materiaaldikte, eigenschappen, productiebehoeften en industriële toepassingen. Deze diverse knipmethoden maken preciezere sneden mogelijk, verbeteren de productie-efficiëntie en minimaliseren materiaalverspilling."
-Zware maat op lengte gesneden lijn
De invoer- en voornivelleringsmachine maakt gebruik van een klem- en invoersysteem met twee rollen, gecombineerd met een nivelleringsmechanisme met vijf rollen. De motor drijft de bovenste en onderste rollen aan via een verloopstuk en verdeelkast, verbonden via een universele verbindingsas. De hydraulische cilinder is verantwoordelijk voor het afstellen en naar beneden drukken van de bovenste rol voor invoer, terwijl de elektrische aandrijving de bovenste rol regelt voor het nivelleren.
-Middelzware spoel op lengte gesneden lijn
Middelzware spoel op lengte gesneden lijn wordt speciaal gebruikt voor het knippen van metalen spiralen met een dikte tussen 3 mm en 6 mm. Dit type kniplijn wordt doorgaans gebruikt voor het bewerken van middeldikke staalplaten, aluminiumplaten, RVS en andere materialen en is geschikt voor diverse industrieën met hoge eisen aan maatvoering en oppervlaktekwaliteit. De middelgrote kniplijn op lengte heeft een goede balans in knipnauwkeurigheid, snelheid en uitrustingsconfiguratie en kan voldoen aan de behoeften van algemene productieomgevingen.
-Lichte spoel op lengte gesneden machine
Lichte spoel op lengte gesneden Machine ontworpen voor het verwerken van dunne metalen materialen. Het kan metalen spoelen met een dikte tussen 0,3 mm en 3 mm nauwkeurig op de gewenste maat snijden door middel van nivelleren, snijden en knippen. Lichte op maat gemaakte lijn wordt meestal gebruikt voor het verwerken van dunnere staalplaten, roestvrijstalen platen, aluminiumplaten en andere materialen en is geschikt voor productieomgevingen met hoge eisen aan precisie en oppervlaktekwaliteit.
-Compacte op lengte gesneden lijn
De compacte op maat gesneden lijn is een kleine, efficiënte op maat gesneden machine met een kleine footprint. Vergeleken met de traditionele op lengte gesneden lijn is de compacte op lengte gesneden lijn compacter van ontwerp en heeft meestal een geïntegreerde lay-out, waarbij meerdere productieschakels (zoals afrollen, nivelleren, snijden, knippen, stapelen, enz.) worden gecombineerd tot een compacte eenheid, waardoor de voetafdruk van de apparatuur wordt verkleind terwijl de hoge productie-efficiëntie en verwerkingsnauwkeurigheid behouden blijven.
-Verschillende kniptypes op lengte gesneden machine
Een van de opvallende kenmerken van onze op maat gesneden lijn is het dubbel gestapelde ontwerp, waardoor de gelijktijdige verwerking van twee stukken materiaal mogelijk is. Deze innovatie verhoogt de productiesnelheid aanzienlijk en verbetert de algehele productiviteit. Als u meer wilt weten over deze efficiënte oplossing, aarzel dan niet om vandaag nog contact met ons op te nemen!
-Verschillende kniptypes op lengte gesneden machine
"Op maat gesneden lijnen zijn voorzien van verschillende kniptypes om tegemoet te komen aan verschillen in materiaaldikte, eigenschappen, productiebehoeften en industriële toepassingen. Deze diverse knipmethoden maken preciezere sneden mogelijk, verbeteren de productie-efficiëntie en minimaliseren materiaalverspilling."
Voordeel van KINGREAL STAAL SLITTER Op lengte gesneden machine
KINGREAL STALEN SLITTER Cut to Length Line is zorgvuldig ontworpen en sterk geautomatiseerd om te voldoen aan de specifieke behoeften van het op lengte snijden van verschillende metalen platen. Door ervoor te zorgen dat elk apparaat efficiënte en stabiele snijprestaties levert, concentreert KINGREAL STEEL SLITTER zich op het verbeteren van de productie-efficiëntie en het verminderen van materiaalverspilling. Bovendien biedt het technische team van KINGREAL STEEL SLITTER productieoplossingen op maat om tegemoet te komen aan de individuele eisen van de klant, waardoor het snijproces voor verschillende industrieën wordt geoptimaliseerd.
Tijdens het dalen van het vel wordt het ondersteund door een feeder om de valsnelheid te vertragen, waardoor het oppervlak van het vel effectief tegen beschadiging wordt beschermd. Een foto-elektrische schakelaar regelt de afdaling van het stapelhefplatform, waarbij de juiste afstand tussen het werkblad en het werkniveau wordt aangehouden om soepel en nauwkeurig stapelen te garanderen.
Uitgerust met een nivelleringsapparaat met dubbele rol of meerdere rollen, verwijdert de KINGREAL STEEL SLITTER Cut to Length Machine effectief golven en bochten van metalen platen. Dit zorgt ervoor dat elke plaat zeer vlak en uniform is en voldoet aan de strenge kwaliteitsnormen die onze klanten stellen. Het KINGREAL STEEL SLITTER-nivelleringsmechanisme is ideaal voor het produceren van hoogwaardige eindproducten en draagt bij aan de algehele superieure prestaties van de op lengte gesneden lijn.
KINGREAL STALEN SLITTER op lengte gesneden machine biedt snijnauwkeurigheid binnen ± 0,1 mm, wat ideaal is voor het verwerken van een breed scala aan materialen zoals koudgewalst staal, roestvrij staal en aluminiumlegeringen. De snijmessen zijn gemaakt van hoogwaardig gelegeerd staal, waardoor ze slijtvast en duurzaam zijn. Dit garandeert hoge prestaties, betrouwbaarheid op lange termijn en minimaal onderhoud.
Bij het ontwerp en het productieproces van onze op lengte gesneden rollen wordt prioriteit gegeven aan oppervlaktebescherming om de integriteit van de metalen platen te behouden. Functies zoals verchroomde rollen, polyurethaan rollen, materiaalontvangstrekken en ventilatoren spelen een cruciale rol bij het beschermen van het bordoppervlak. Deze beschermende componenten voorkomen krassen en beschadigingen tijdens het snij- en verwerkingsproces en zorgen voor een hoogwaardige afwerking.
Hoe krijgt u op maat gesneden lijnoplossingen?
Stuur ons uw productiewensen en wij gaan direct aan de slag met maatwerk!
1. Spoelmateriaal
2. Spoelbreedte
3. Spoeldikte
4. Spoelgewicht
5. Snijlengte
