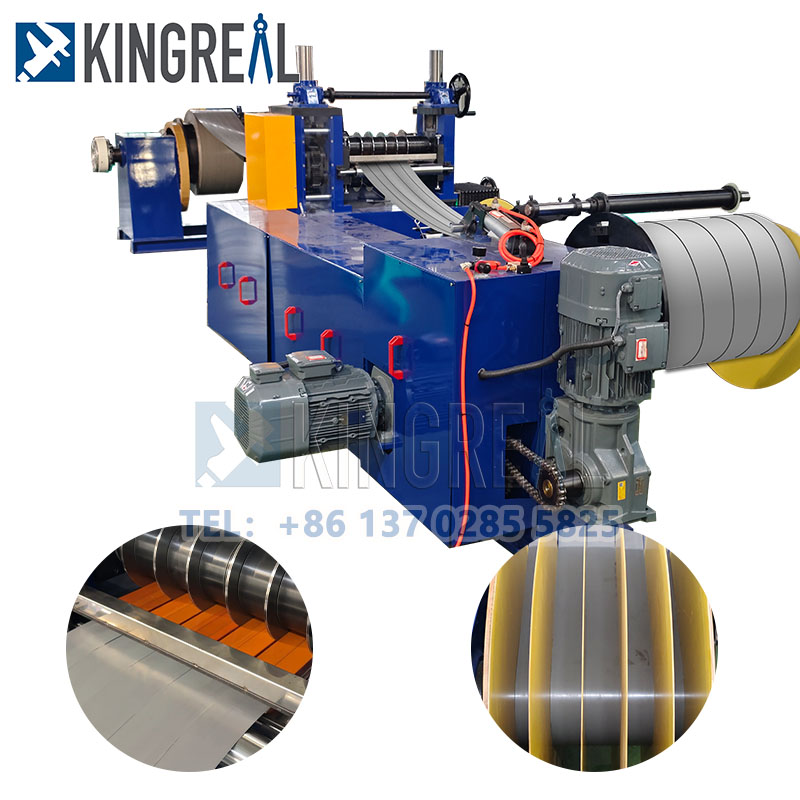

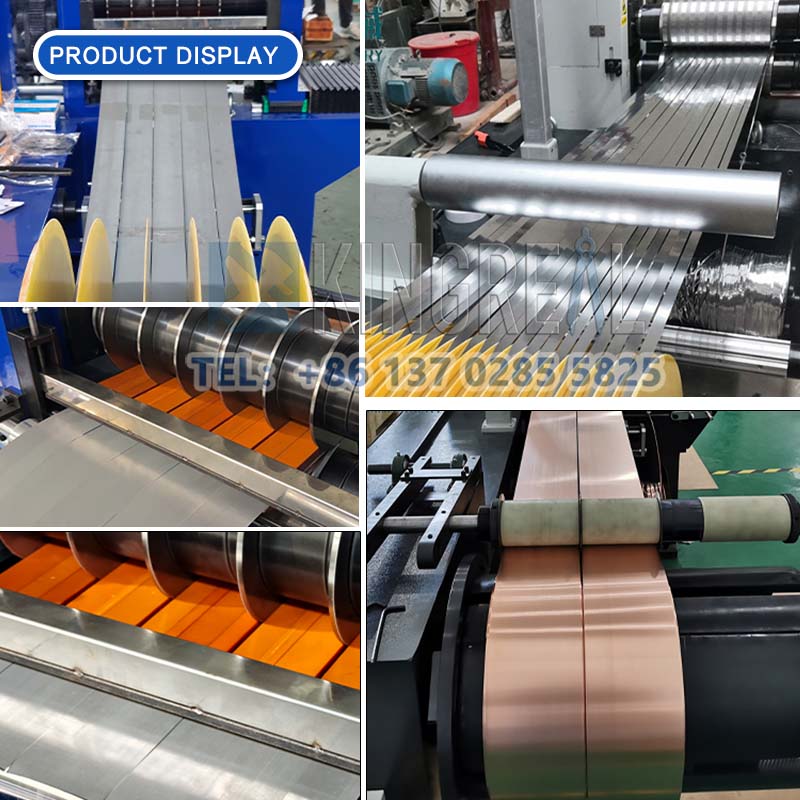

Kingreal Steel Slitter biedt eenEenvoudige spoelgleedmachinevoor klanten met een lager budget. Deze eenvoudige spoelgleeflijn wordt voornamelijk gebruikt om brede spoelen in smalle strips te snijden die zijn afgestemd op de behoeften van de klant en ze vervolgens terug te spoelen naar de productielijn.
Deze eenvoudige spoelgleedmachine is ontworpen om te voldoen aan de behoeften van klanten met lagere precisie- en spoelbreedtevereisten. Kingreal Steel Slitter biedt ook een vereenvoudigde versie van de eenvoudige spoelgleedlijn. Deze eenvoudige spoelgleedmachine minimaliseert de vereisten van de apparatuur en tegelijkertijd voldoet aan de behoeften van een eenvoudige spoelslijnlijn.
Zowel de eenvoudige spoelgleedmachine als de standaard metalen slitting-machine kunnen een verscheidenheid aan metalen materialen verwerken, waaronder koudgerolde en warm gerold koolstofstaal, siliciumstaal, blikplaten, roestvrij staal en gecoate materialen, enz., Biedt een precieze slitting en automatische werking.

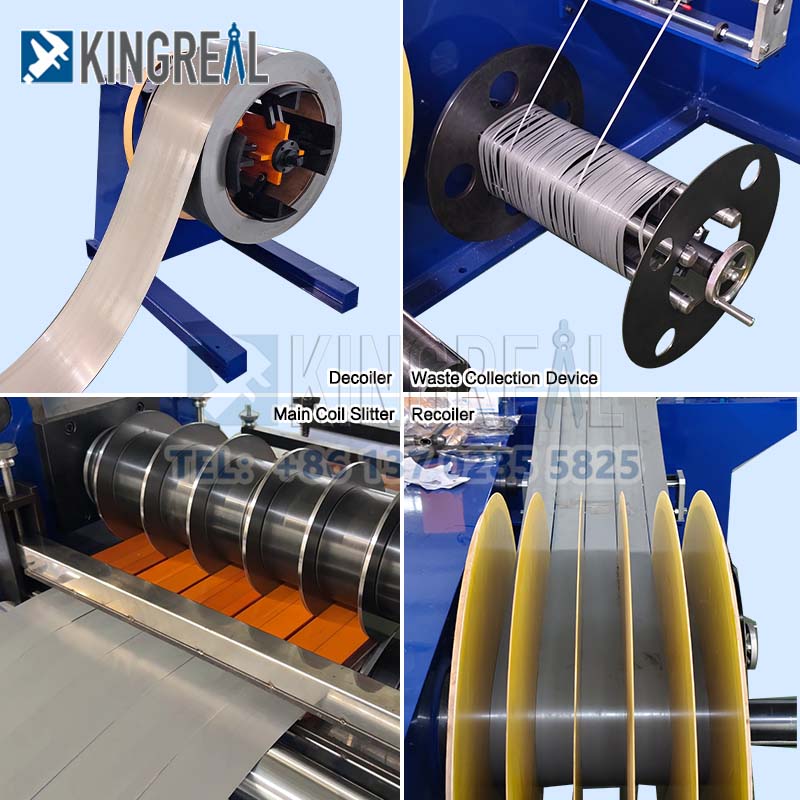

Laden van spoel → Opening → knijpen → Shearing → Looping → Geleiding → Snijd → Slaging van schroot → Looping → Spanning → Recoiling → Loading Coils
Model
Materiële dikte (mm)
Materiaalbreedte (mm)
Aantal strips
Snelheid
Spoelgewicht
Opmerking
Model 1
0,1-1
80-350
8-30
50-100
3
Technische parameters en apparatuurconfiguratie kunnen worden bepaald volgens de behoeften van de klant
Model 2
0,2-2
80-350
6-30
50-150
3
Model 3
0,2-2
80-450
6-30
50-150
5
Model 4
0,2-2
80-650
6-30
50-150
7
Model 5
0,2-2
80-800
6-30
50-150
7
Model 6
0,1-1
500-1300
12-30
50-200
7/15
Model 7
0,3-2
500-1600
12-30
50-200
7/15
Model 8
0,3-3
500-1600
8-30
50-180
15
Model 9
0,3-3
900-1800
8-30
50-180
20
Model 10
1-4
900-1600
6-30
50-120
20
Model 11
1-6
900-1600
6-30
30-80
30
Model 12
2-12
900-1600
5-30
20-50
30
A. Hydraulische spiraallaad trolley voor eenvoudige spoelgleedmachine
1. Hoofdcomponenten: gelaste stalen structuur, bewegende wielen, vier geleidekolommen, aandrijfas, enz.
2. Maximale belasting: 10 ton, 1,1 kW cycloïdale pinwheelmotor, reissnelheid 6 m/min.
3. Hydraulische aandrijving: kan spoelen van minder dan 10 ton omhoog en omlaag tillen, met een maximale slag van 500 mm. Hydraulische cilinder: FA-φ125 mm (één set).
B. Hydraulische decoiler voor eenvoudige spoelgleedlijn
1) Hoofdcomponenten: gelaste stalen structuur, vier gebogen messen, wigvormige schuifbasis, doorn, zijplaten, lagers, lagerstoel, pneumatische schijfrem, enz.
2) Uitbreiding en terugtrekkingsbereik: φ460 mm tot φ520 mm x 850 mm.
3) Maximale belasting: 10 ton.
4) Hydraulische aandrijving: uitbreiding en terugtrekking worden uitgevoerd door push-pull hydraulische cilinders; Hydraulische cilinders: FA-φ200 mm (1 set)
5) Motorvermogen: 4,0 kW cycloïdale pinwheel motor + omvormer, kettinggestuurde feed
6) Druk op rol: 1,1 kW cycloïdale pinwheel motor
C. Hydraulische ondersteuningsarm voor eenvoudige spoelgleedmachine
Doel: ondersteunt de hoofddrecoiler -arm en verhoogt de roterende traagheid van de haspel.
Structuur met één arm, hydraulische cilinderliften en verlaagt.
Tijdens het afwikkelen stijgt de ondersteuningsarm om de stamarm te ondersteunen; Tijdens het laden daalt de steunarm af.
D. Peeler, druk op de rol, hydraulische afschuiving voor eenvoudige spoelslijnlijn
Hoofdstructuur: gelaste stalen plaat
Druk op rol: φ250 × 1050 mm, naadloze buis, polyurethaan rubbercoating, 18,5 kW conventionele motor met variabele frequentieaandrijving
Hydraulische afschuiving: gelaste stalen plaatframe, gegoten stalen mesbasis
Cutter: vierzijdig mes, materiaal: CR12MOV, Hardheid: 60 ± 1
Hydraulische aandrijving: hydraulische cilinder: FA-φ100mm, 2 sets
e. Lusing Pit en Bridge voor eenvoudige spoelgleedmachine
Hoofdstructuur: gelaste stalen plaat
Hydraulische aandrijving: CA-φ80mm, 1 set hydraulische cilinders regelt brugverhoging en verlagen
F. Handmatige zijgidsen voor eenvoudige spoelgleedlijn
1. Hoofdcomponenten: stalen plaat, drukrollers, polyurethaan rubberen wiel, schroefhandwiel, elektrische afstelling, etc.
2. Zijgidsrollen: Materiaal: CR12MOV, hoge temperatuur geblust en getemperd, HRC 580-620, 2 rollen aan elke kant

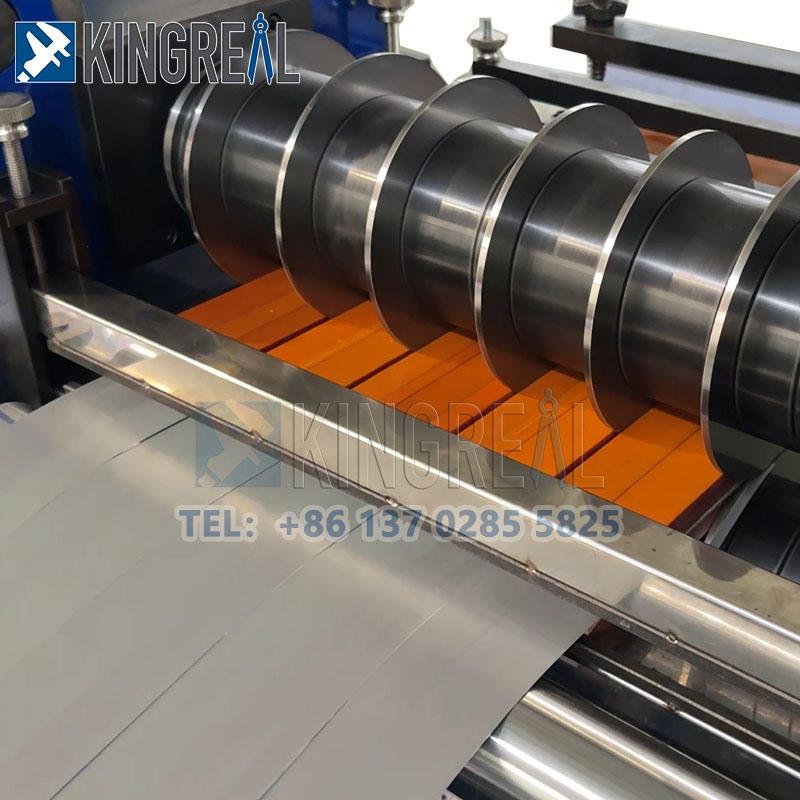

G. Snijdmachine voor eenvoudige spoelgleedlijn
1. Hoofdcomponenten: stalen plaatstructuur, gegoten basis, synchrone versnellingsbak, hefmechanisme, koppelingskoppeling, universele gewricht, enz.
2. Cutter as: 40cr, φ140 x 1050 mm, t-slot 28 mm, medium-frequentie blussen en temperen, gemalen, hard chroom behandeld, slotdiepte 16 mm.
3. Knipter buitendiameter: φ280mm (gekoste koper)
4. Fixeermethode: snijvergrendeling met moeren
5. Eén aanpassingsbeugel ingesteld voor het repareren van de houtstrips
6. Zijpanelen Bewegen elektrische, snijstaslift en lagere elektrische synchroon
7. Snijdmotor: 45kW AC -motor + omvormer
H. Aparte schrootwinder voor eenvoudige spoelgleedmachine
Hoofdcomponenten: gelaste stalen plaatstructuur, geleiderrollen
Dubbelzijdige schrootwinder, telescopisch mechanisme, automatische ontlading, AC-motor + omvormeraandrijving
i. Lusing Pit en Bridge voor eenvoudige spoelgleedlijn
Hoofdframe: gelaste stalen plaatstructuur
Hydraulische aandrijving: hydraulische cilinder regelt bruglift en lager: Ca-φ80mm (1 set)
J. Plaatspanningsstation voor eenvoudige spoelgleedmachine
Hoofdstructuur: stalen plaat, scheidende rol, PU -rubber
Spanningskussen: met wol gecoat
Roller: φ500mm, PU rubber gecoat
Hydraulische aandrijving: regelt het verhogen en verlagen van de plaat; Hydraulische cilinder: FA-φ100mm (2 sets)
K. Hydraulische coiler, hydraulische uitwerping voor eenvoudige spoelslijnlijn
Hoofdcomponenten: gelaste stalen structuur, vier stalen platen, wigvormige schuifbasis, doorn, zijplaten, lagers, lagerblokken, push-pull hydraulische cilinder, versnellingsbakreductor, hydraulische uitwerping, pneumatische rem, enz.
Bereik uitrollend diameter: φ480 mm tot φ508mm × 850 mm
Push-pull hydraulische cilinder: FA-φ150mm
Maximaal laadvermogen: 10 ton
75kW AC Motor + omvormer
Ø80 mm persarm, hydraulisch hefbaar
l. Hydraulische ondersteuningsarm voor eenvoudige spoelgleedmachine
Doel: ondersteunt de hoofdcoiler -arm en verhoogt de roterende traagheid van de coiler.
Structuur met één arm, hydraulisch hefbaar
Tijdens het coilen tilt de ondersteuningsarm omhoog om de coiler -arm te ondersteunen; Tijdens het lossen komt de ondersteuningsarm naar beneden.
M. Hydraulische loskar voor eenvoudige spoelgleedlijn
1) Hoofdcomponenten: gelaste stalen structuur, reiswielen, vier geleidekolommen, aandrijfas, enz.
2) Maximaal laadvermogen: 10 ton, 1,1 kW cycloïdale pinwheelmotor, reissnelheid: 6 m/min.
3) Hydraulische aandrijving: in staat om spoelen tot 10 ton te tillen, met een maximale slag van 500 mm. Hydraulische cilinder: FA-φ125mm, één set.
N.Hydraulisch systeem voor eenvoudige spoelgleedmachine
Hoofdcomponenten: 300 kg gelaste stalen plaat olietank, verschillende hydraulische kleppen en oliecircuitplaten.
Hydraulisch aandrijfvermogen: E-Klasse 11 kW motor, 30 ml verplaatsing, normale druk: 70 kg/cm², maximale druk: 140 kg/cm².
O. Elektrisch besturingssysteem voor eenvoudige spoelslijnlijn
1) Eén hoofdbesturingsconsole en twee hulpcontrolekasten vergemakkelijken spoelbelasting en lossen.
2) Voeding: driefasige 380V ± 10%, 50Hz ± 1Hz
3) Hoofdcomponenten en toepassingen: de gehele lijn bestaat uit een hoofdbesturingsconsole, een hulpcontrole console voor de decoiler, een hulpcontrole console voor de terugslag en een elektrische controlekast. De hele eenvoudige spoelslijn maakt gebruik van gecentraliseerde controle. De hoofdbesturingsconsole is voorzien van digitale display, hoge en lage snelheid aanpassing, handmatige voeding, continue snij- en foutalarmfuncties. Alle componenten worden geïmporteerd of van bekende binnenlandse merken. Een touchscreen -besturingssysteem vergemakkelijkt de instelling en aanpassing van snelheid en andere parameters. Het kan eenvoudig schakelen tussen handmatige, stand-alone en automatische modi en kan de werkstatus van elke component op elk gewenst moment controleren om een veilige en efficiënte werking van de gehele te garanderenEenvoudige spoelgleeflijn.
 |
 |
 |
