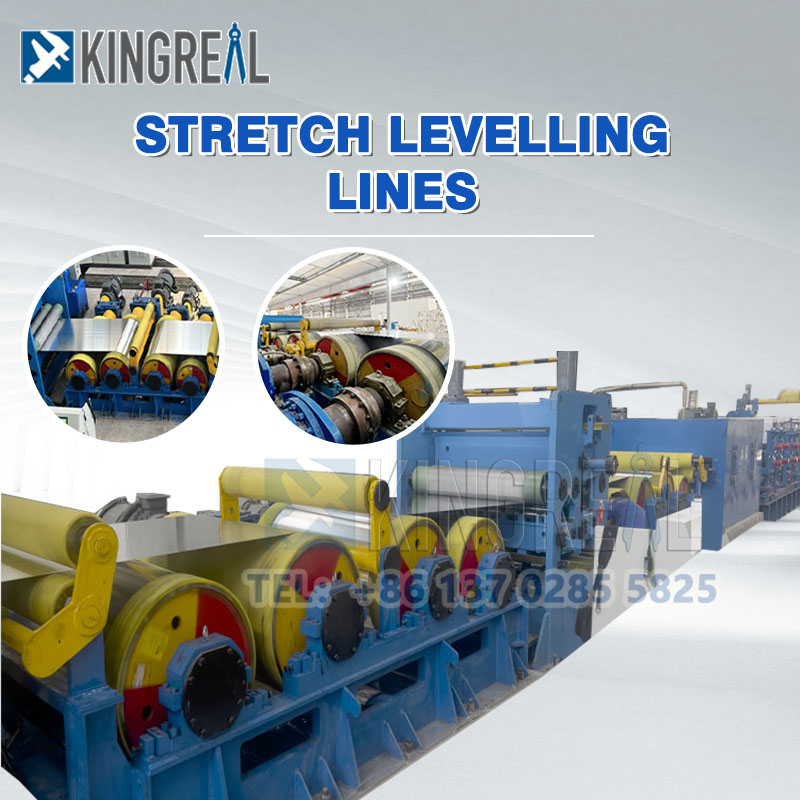

De rek-nivelleringslijnen op lengte zijn speciaal ontworpen voor het rechttrekken van metalen platen en rollen en kunnen ook worden gebruikt in combinatie met op lengte gesneden machines.
Reknivellering op lengte gesneden lijn is een apparaat dat speciaal is ontworpen voor het rechttrekken van metalen platen en spoelen (inclusief roestvrij staal, staal, warmgewalst staal, aluminium en koper). De gewasschaar wordt gebruikt om de uiteinden van metalen platen te knippen. Wanneer een plaat aanzienlijke welving vertoont, kan deze worden gesegmenteerd om het afschuiven aan de randen te verminderen en de opbrengst te verbeteren.Een brancard-levellermachine kan materialen in één of twee richtingen rechttrekken en beschikt over bedieningsgemak, hoge efficiëntie en hoge precisie. Tijdens de productie en verwerking van platen of rollen van aluminiumlegeringen treden er vaak oneffenheden op vanwege verschillende redenen, waardoor het rechttrekken met een op lengte gesneden rek-nivelleringslijn noodzakelijk is. Brancard-levellermachine kan de vlakheid en oppervlaktekwaliteit van het metalen materiaal verbeteren, vermindert effectief de breuksnelheid en vermijdt kwaliteitsproblemen veroorzaakt door ongelijkmatig plaat- of spoelmateriaal.
Over het algemeen zijn rek-nivelleringslijnen op lengte gesneden essentiële apparatuur voor metaalverwerking. Ze spelen een cruciale rol bij de metaalverwerking, verbeteren de precisie en kwaliteit van metalen materialen, verbeteren de oppervlaktekwaliteit en mechanische eigenschappen van eindproducten, verminderen de kans op problemen bij de productie en het gebruik van daaropvolgende producten gemaakt van de metalen materialen, en verbeteren de productie-efficiëntie en economische voordelen. Ze hebben brede toepassingsmogelijkheden.

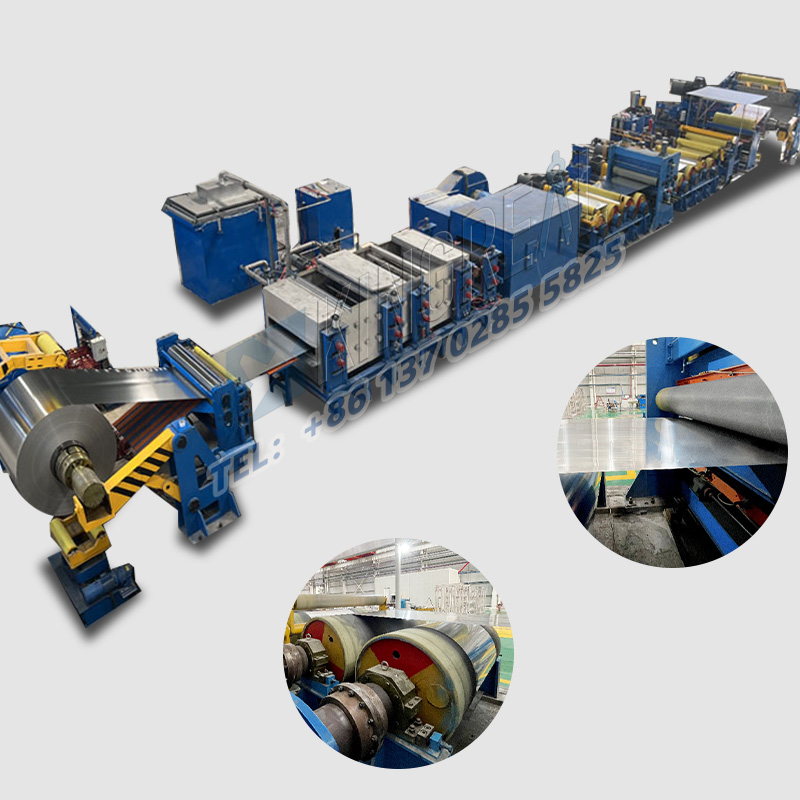

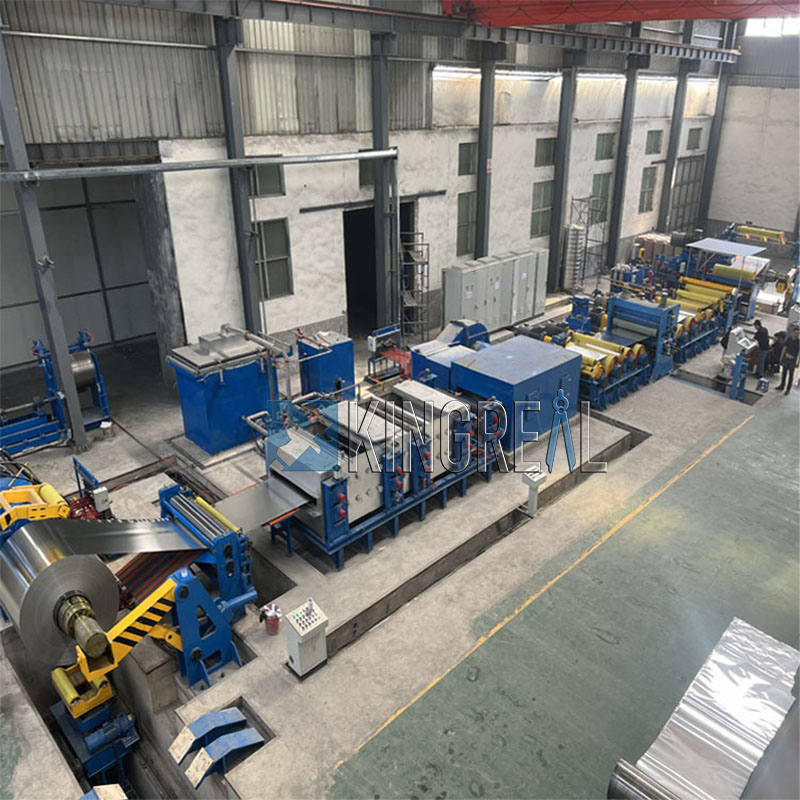

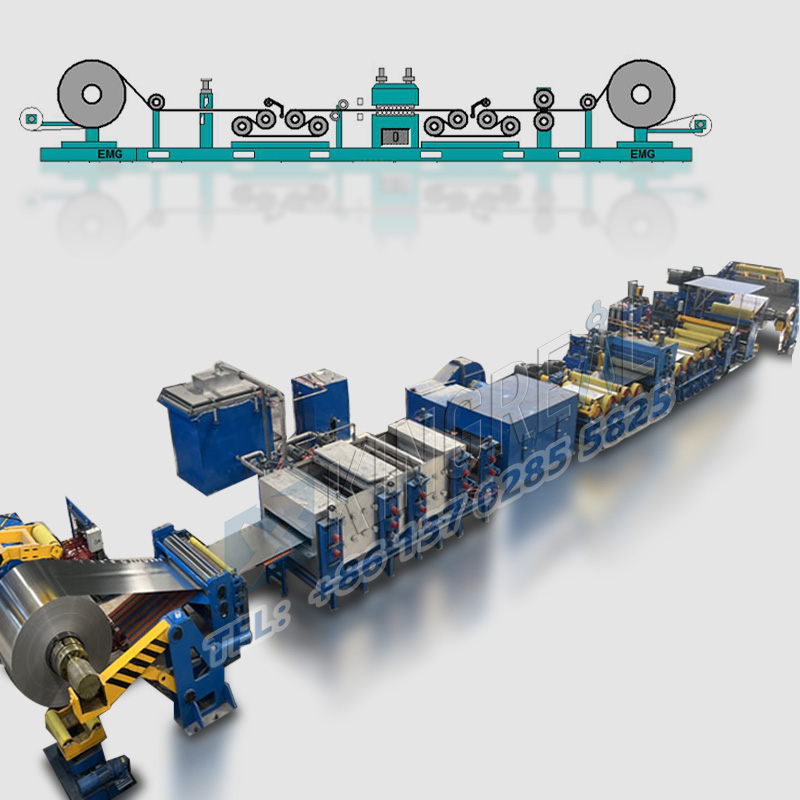

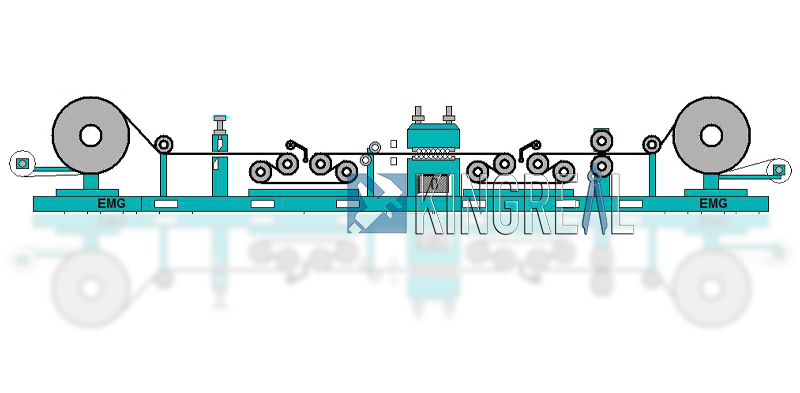

Decoiler - Knijpapparaat - Gewasschaar - Knijprollen - Set inlaatspanrollen - Richter - Set uitgangsspanrollen - Uitvoerdeflectorrollen - Recoiler
Item
Model 1
Model 2
Model 3
Model 4
Model 5
2. Verbetering van de verwerkingsprestaties
2
2
3
3
6
Minimale egalisatiedikte (mm)
0.4
0.4
0.7
0.7
1.5
Maximale nivelleringsbreedte (mm)
1000
1250
1250
1500
1600
Materiaal draagkracht (MPa)
240
240
235
235
240
Werkroldiameter (mm)
48
48
60
60
95
Werkrolafstand (mm)
50
50
65
65
100
Aantal gleufproducten (n)
21
21
19
19
13
Machinesnelheid (m/min)
6
6
7
7
10
Vermogen hoofdmotor (kW)
7.5
7.5
11
15
37

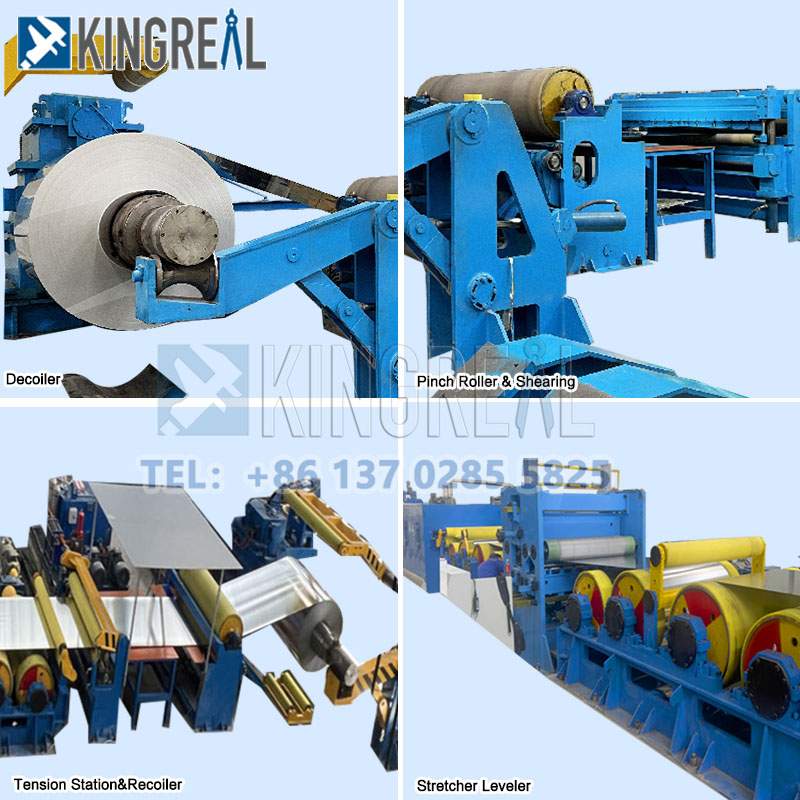

-Decoiler voor reknivellering op lengte gesneden lijn: Wikkelt de spoel af voor verdere verwerking.
-Gewasschaar voor brancard-levellermachine: De gewasschaar wordt gebruikt om de uiteinden van metalen platen te knippen. Wanneer een plaat aanzienlijke welving vertoont, kan deze worden gesegmenteerd om het afschuiven aan de randen te verminderen en de opbrengst te verbeteren.
De gewasschaar bestaat voornamelijk uit een staartduwer, schaarlichaam, messenwisselaar en oscillerende rollentafel.
- Stijltang voor brancard-levelermachine: De richtmachine bestaat hoofdzakelijk uit twee sets spanrollen, een centrale buigrol en een nivelleringsrol.
Terwijl de metalen spoel of plaat door de leveller gaat, worden de door de spanrollen uitgeoefende spanning en de door de buigrollen uitgeoefende buigspanning gecombineerd.
Deze gecombineerde spanning zorgt ervoor dat de strip een bepaalde mate van plastische rek ondergaat, die vervolgens door de nivelleringsrollen wordt geëgaliseerd.
Deze richtmethode biedt hoogwaardig rechttrekken en kan worden gebruikt voor het rechttrekken van een verscheidenheid aan metalen materialen, waaronder zeer sterke strip.
-Inlaatspanrollenset & uitgangsspanrollenset voor brancard-levellermachine: De spanning die tussen deze twee rollen ontstaat, is de spanning in het richtgedeelte. Het voorkomt dat de strip afwijkt, behoudt een rechte vorm en vermindert de vervormingsweerstand en arbeid van het metaal.
-Recoiler voor reknivellering op lengte gesneden lijn: De rechtgetrokken metalen spoel is opgerold voor eenvoudig transport en opslag over lange afstanden.
1. Verbetering van de stripvorm
De primaire functie van een brancard-levellermachine is het verbeteren van de stripvorm van metalen strips. Door de strip uit te rekken en te buigen, worden golfdefecten zoals rand- en middengolven, evenals C- en L-vormige bochten effectief geëlimineerd. Dit proces verbetert de rechtheid van de strip aanzienlijk, wat resulteert in een grotere stabiliteit en consistentie tijdens de daaropvolgende verwerking.
2. Verbetering van de verwerkingsprestaties
Bovendien kan een op lengte gesneden rek-nivelleringslijn de verwerkingsprestaties van de strip verbeteren. Door uit te rekken en te buigen, vergelijkbaar met het effect van huidafwerking, kan het opbrengstplateaus verminderen of elimineren, wat resulteert in uniforme vervorming tijdens daaropvolgende vervorming.
Deze uniformiteit verbetert de verwerkingsprestaties van het materiaal, waardoor het gemakkelijker te hanteren is en geschikt voor diverse vervolgprocessen.
1.Geavanceerd besturingssysteem voor brancard-levellermachine
De op lengte gesneden reknivelleringslijn maakt gebruik van een PLC-systeem, waardoor meerdere productieparameters op het bedieningspaneel kunnen worden aangepast, inclusief afwikkelspanning, snelheidsinstellingen, in- en uitgangshoogten en uitgangshelling. Deze geautomatiseerde controle verbetert de productie-efficiëntie en vermindert menselijke fouten.
2. Vier-rol sstructuur voor brancard leveller machine
De op lengte gesneden stretch-nivelleringslijn maakt gebruik van een geavanceerde structuur met vier rollen, waardoor volledig hydraulische automatische hold-down aanpassing en flexibele aanpassing van de vormbuigrollen. Dit ontwerp zorgt voor stabiliteit en consistentie tijdens het spannings- en nivelleringsproces.
3. AC-snelheidsregeling met variabele frequentie voor brancard-leveller-machine
De hoofdwalserij maakt gebruik van een AC-snelheidsregelsysteem met variabele frequentie, gecombineerd met Siemens PLC-besturing, wat een soepele werking en efficiënte productie garandeert.
4. Volledig hydraulisch schroefsysteem voor brancard-levellermachine
Het hydraulische AFC-systeem (Automatic Screwdown Control) is PLC-gestuurd en beschikt over een gesloten lus met constante rolopening en een gesloten lus met constante rolkracht. Dit systeem zorgt voor nauwkeurige controle tijdens het richtproces, waardoor de productkwaliteit wordt verbeterd.
5. Automatisering van het productieproces voor brancard-leveller-machine
De unit beschikt over procesvergrendeling, lasdetectie en alarmfuncties, waardoor geautomatiseerd beheer van het productieproces mogelijk is. Dit verbetert de veiligheid en betrouwbaarheid van de apparatuur aanzienlijk.
6. Parametervoorinstelling en bewaking voor brancard-levellermachine
De op lengte gesneden lijn voor reknivellering ondersteunt het vooraf instellen, detecteren, weergeven, alarmeren en opslaan van procesparameters voor eenvoudig opvragen en beheren door gebruikers. Deze intelligente beheeraanpak maakt de bediening eenvoudiger en intuïtiever.
7. Stabiel structureelontwerpvoor brancard leveller machine
De gehele op lengte gesneden reknivelleringslijn is uitgerust met een gietijzeren framepaneel en een gietijzeren chassis, waardoor een stabiele werking wordt gegarandeerd, trillingen worden verminderd en de levensduur van de brancard-leveller wordt verlengd.
8. Gemakkelijkoperatievoor reknivellering op lengte gesneden lijn
De brancard-levellermachine is ontworpen met het oog op bedieningsgemak, waardoor zelfs beginnende operators de machine snel onder de knie kunnen krijgen en een efficiënte productie kunnen garanderen.

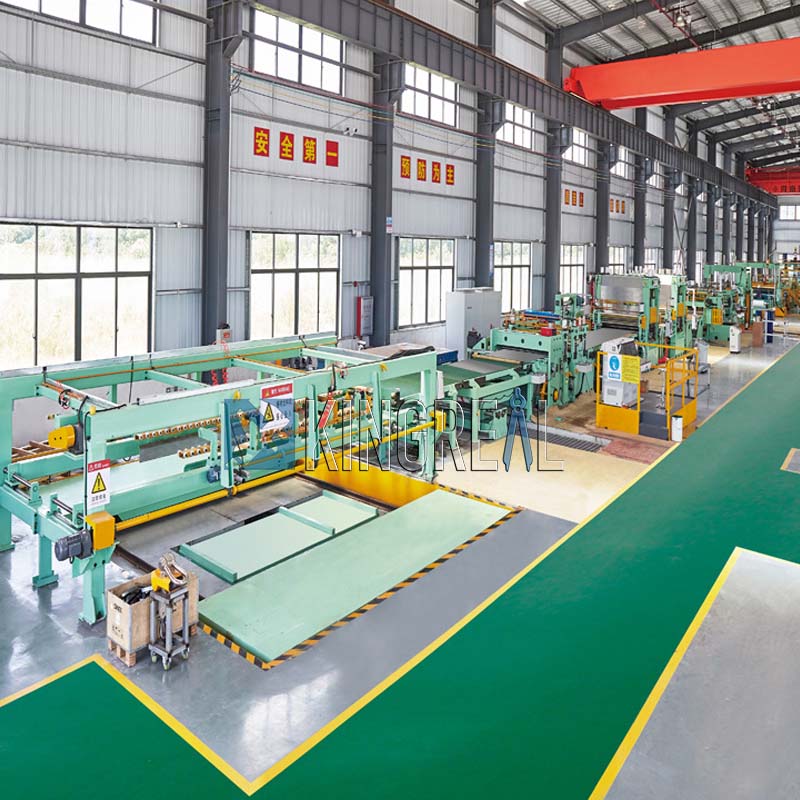

KINGREAL STEEL SLITTER biedt klanten zowel rek-nivellerende op lengte gesneden lijnen als metalen op lengte gesneden lijnen, waardoor ze een ideale combinatie zijn. De brancard-nivelleringsmachine maakt eerst het oppervlak van de metalen spiraal glad en vermindert de interne spanningen, voordat deze in de op lengte gesneden metaalmachine wordt ingevoerd om op een vooraf bepaalde lengte te snijden. KINGREAL STEEL SLITTER biedt een verscheidenheid aan op lengte gesneden machines voor metaal, waaronder een op lengte gesneden productielijn met een lichte maat, een op lengte gesneden lijn met een gemiddelde maat en een op lengte gesneden lijn met een zware maat, afhankelijk van de dikte van het materiaal dat wordt verwerkt.
KINGREAL STEEL SLITTER biedt ook een vliegschaar op lengte gesneden machine, een roterende schaar op lengte gesneden machine en een vaste knipmachine op lengte, waardoor klanten kunnen kiezen op basis van productie-efficiëntie, schaal en doeloutput. KINGREAL STEEL SLITTER-ingenieurs zullen uitgebreide aanbevelingen doen op basis van specifieke klantbehoeften om optimale coördinatie en prestaties van de apparatuur te garanderen.
 |
 |
|
Brancard-leveller-machine |
Metaal op lengte gesneden machine |
1. Productie in de automobielsector: Op lengte gesneden lijnen worden in de auto-industrie gebruikt tijdens het verwerkingsproces van plaatwerk van de carrosserie om het plaatmetaal recht te trekken en uit te rekken om aan de kwaliteitseisen van de auto te voldoen.
2. Bouwsector: Stretcher leveller-machines worden in de bouwsector gebruikt om staalplaten recht te trekken en uit te rekken tijdens de fabricage van staalconstructies om de stabiliteit en sterkte van de staalconstructies te garanderen.
3. Productie van elektronische apparatuur: In deze industrie worden op lengte gesneden lijnen met reknivellering gebruikt om metalen platen of films recht te trekken en uit te rekken om te voldoen aan de vlakheids- en geleidbaarheidsvereisten van elektronische componenten.
4. Lucht- en ruimtevaartindustrie: In deze industrie worden stretcher-levelermachines gebruikt om de huidpanelen van vliegtuigen recht te trekken en uit te rekken om hun sterkte en algehele kwaliteit te verbeteren.
5. Metaalverwerkende industrie: In deze industrie worden op lengte gesneden lijnen op reknivellering gebruikt om verschillende metalen platen recht te trekken en uit te rekken om aan de verwerkingsvereisten van diverse werkstukken te voldoen.
